Principal

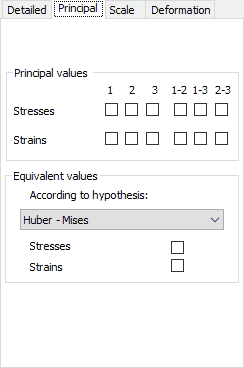

Clique na guia Principal na caixa de diálogo Mapas em sólidos para exibir as seguintes opções.

Tensões e esforços podem ser selecionados para apresentação. Só é possível selecionar um dos resultados em todas as guias.

Os valores reduzidos são apresentados de acordo com uma hipótese selecionada. As seguintes hipóteses estão disponíveis.

• Huber – Mises.
• Invariante I1 do tensor.

O primeiro invariante do tensor é determinado de acordo com a fórmula a seguir.

I1 = σ₁+σ₂+σ₃= σ_xx+σ_yy+σ_zz

Segundo invariante igual a

.

em que:

p = I1/3 – tensão média.

O valor reduzido de acordo com a hipótese Huber-Mises é igual a

.
