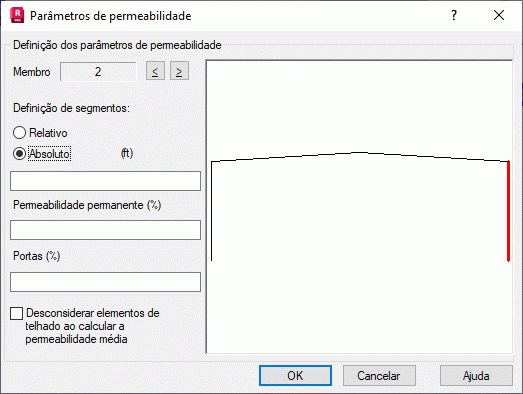

Abra a caixa de diálogo Parâmetros de permeabilidade clicando em Parâmetros (a opção Avançado deve ser selecionada) na guia Permeabilidade para as normas francesas de neve/vento.
Na parte superior da caixa de diálogo está o campo Membro. Usando os botões < e >, é possível selecionar um membro que pertence a uma envoltória de estrutura. (Um membro também pode ser realçado diretamente no diagrama da estrutura no lado direito da caixa de diálogo). O número do membro selecionado é exibido próximo ao campo Membro; enquanto no diagrama de um quadro, o membro é realçado em vermelho.
Após o membro que pertence à envoltória ser indicado, será preciso definir segmentos para esse membro. A cada segmento é atribuído um valor de permeabilidade diferente. É possível definir os segmentos das seguintes formas:
- Relativo – Os valores referem-se ao comprimento do membro que é 1,0. Por exemplo, especificar os seguintes valores: 0,25; 0,5; 0,75 no campo Definição de segmentos significa que 4 segmentos estão definidos para uma barra:
- 1º segmento: do início do membro ao ponto de 1/4 de seu comprimento
- 2º segmento: do ponto de 1/4 do comprimento do membro ao ponto central de seu comprimento
- 3º segmento: do ponto central do comprimento do membro ao ponto de 3/4 de seu comprimento
- 4º segmento: do ponto de 3/4 do comprimento do membro ao final do membro
- Absoluto – Os valores são os comprimentos dos segmentos de membro expressos nas unidades selecionadas na caixa de diálogo Preferências do trabalho. Por exemplo, os seguintes valores de 4; 8; 12; 16 significa que 5 segmentos foram definidos para um membro.
Em seguida, você deve especificar os valores de permeabilidade para os segmentos de membro:
- Permeabilidade permanente – Especifica o valor de permeabilidade que é permanente para cada segmento de um membro. Por exemplo, se os seguintes valores forem especificados para 4 segmentos de membro: 0; 50; 0; 0, significa que a permeabilidade é 50% no segundo segmento e 0 nos restantes. Nota: A permeabilidade de uma parede completamente aberta é de 100%; enquanto para uma parede completamente fechada é de 0%
- Portas – Especifica os valores de permeabilidade (portas). Por exemplo, se os seguintes valores forem especificados para 4 segmentos de membro: 0; 0; 0; 0 significa que para todos os segmentos a permeabilidade é 0.
Quando a opção Desconsiderar elementos de telhado ao calcular a permeabilidade média é selecionada, as barras que pertencem a uma envoltória de estrutura e são elementos de telhado não são consideradas no cálculo da permeabilidade média para o lado esquerdo e direito de uma estrutura.
A pressão gerada nos elementos da barra é reduzida pelo valor do coeficiente de permeabilidade fornecido, de acordo com a fórmula:
Lw x ((100 - Pp)/100)
Onde:
- Lw – carga de vento calculada
- Pp – porcentagem de permeabilidade em um elemento
Por exemplo, um valor de permeabilidade de Pp = 20, fornece uma carga de vento calculada de: Lw x ((100-20)/100) = Lw x 0,80.
Exemplo

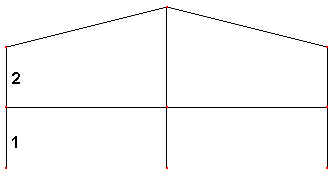

Os membros 1 e 2 da estrutura na imagem a seguir tinham os seguintes valores especificados:
Definição de segmentos – Relativos:
25; 0,5; 0,75 (4 segmentos)
Valores de permeabilidade:
Barra 1: 0,0; 50,0; 0,0; 0,0
Barra 2: 0,0; 10,0; 0,0; 0,0

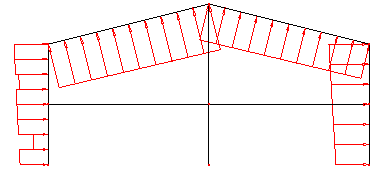

A distribuição da pressão do vento (como a permeabilidade E/D do vento) resultante é mostrada na imagem a seguir.
