As seções com alma corrugada são seções em I com almas corrugadas de paredes finas. São seções da família de seções SIN ou com dimensões definidas pelo usuário.
Só é possível projetar os membros com alma corrugada de acordo com a norma de aço polonesa.
Os seguintes parâmetros especificam uma seção com alma corrugada:
- Legenda – Atribui uma legenda (nome) a uma seção. (o Robot atribui automaticamente uma legenda padrão para a seção, como WTB 1000 - 300 x 15).
- Cor – Especifica uma cor para a seção.
- Especifique uma seção:
- No banco de dados: seções padrão com mesas idênticas (b 1 = b 2 , t f1 = t f2 ) e os seguintes símbolos da espessura da alma:
- A – 2 mm (legenda de seção padrão: WTA...)
- B – 2,5 mm (legenda de seção padrão: WTB...)
- C – 3 mm (legenda de seção padrão: WTC...)
- S (Legenda de seção padrão: WTS...)
- t w – Espessura da alma
- h – Altura da alma
- b 1 – Largura da mesa superior
- t f1 – Espessura da mesa superior
- b 2 – Largura da mesa inferior
- t f2 – Espessura da mesa inferior
- além disso, no cálculo das propriedades da seção, são usadas as seguintes variáveis:
- f – Amplitude de onda
- m – Comprimento projetado de uma onda
- s – Comprimento desenvolvido de uma onda
Todas as dimensões são da família de seções SIN; portanto, os campos para definir as dimensões não estão disponíveis.
- Com valores definidos pelo usuário:
- Tipo de seção – Conjunto de opções para selecionar um tipo de seção apropriado.
- Ângulo gama – Especifica o ângulo gama de uma seção.
Propriedades geométricas
Altura total da seção: H = h + t f1 + t f2
Área da seção transversal das mesas
Af = b1 * tf1 + b2 * tf2
Área da seção transversal de uma alma
Aw = h * tw
Área total da seção
A = Af + Aw
Áreas de seção transversal eficazes para cisalhamento
Ay = b1 * tf1 + b2 * tf2 – Área da seção transversal das mesas
Az = Aw * m / s – Área da seção transversal reduzida da alma
Propriedades calculadas sem considerar a alma
Momento estático
S = b1 * tf1 * (h + tf2 + tf1 / 2) + b2 * tf2 * tf2 / 2
Posição do centroide da seção

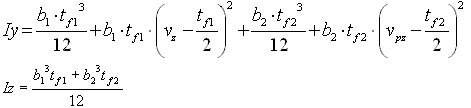

Momentos de inércia em torno dos eixos Y e Z, respectivamente, de uma seção constituída somente de mesas
Momento de torção de inércia
Peso próprio
G= Gf +Gw
G f = r s * A f * l
Gw = r s * Aw * lw = r * Aw * l/m * s
em que:
A f – Área da seção transversal das mesas
A w – Área da seção transversal da alma
r s – Peso unitário de aço
l – Comprimento do membro
Iw – Comprimento desenvolvido da placa da alma: lw = l / m * s
m – Comprimento projetado de uma onda
s – Comprimento desenvolvido de uma onda.
