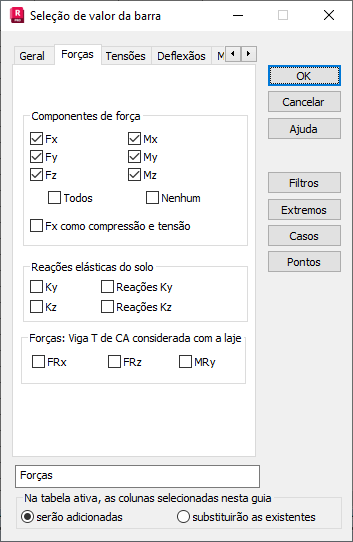

Selecione a guia Forças na caixa de diálogo Seleção de valor do membro para selecionar componentes de força para apresentação.
É possível selecionar as seguintes opções na caixa de diálogo.
-
Componentes de força
- FX – Adiciona uma coluna da tabela para exibir as forças axiais FX obtidas durante a análise da estrutura (forças dadas no sistema de coordenadas do membro local).
- FY, FZ – Adiciona colunas da tabela para exibir as forças de cisalhamento FY ou FZ, respectivamente, obtidas durante a análise da estrutura (forças dadas no sistema de coordenadas do membro local).
- MX, MY, MZ – Adiciona colunas de tabela para exibir momentos MX, MY ou MZ, respectivamente, obtidos durante a análise da estrutura (forças dadas no sistema de coordenadas do membro local).
- FX como compressão e tensão – Se a opção estiver selecionada, apresentará os resultados da força axial em duas colunas para compressão e tensão.
- Reações elásticas do solo para membros (KY e KZ, bem como Reações KY e Reações KZ) na tabela podem ser apresentadas. A apresentação dos resultados da reação do membro é suportada de forma idêntica como forças internas.
Os valores KY e KZ são mostrados como reações do solo elástico (R = K u, em que R indica força de reação, o coeficiente K de reação do solo elástico e o deslocamento u) ao longo do comprimento do membro no sistema local (se o solo elástico tiver sido definido para um membro). Se o solo elástico não tiver sido definido para um membro, a tabela exibirá o valor como N/D. Selecionar Reações KY ou Reações KZ resultará na exibição de um valor da reação Ky/Kz. É representada como uma soma (integral) da reação elástica do solo de um membro no solo elástico. O valor é constante para um membro inteiro.
- Opção Forças: Viga T de CA considerada com a laje. Alternar as opções FRx, FRz ou MRy resultará na apresentação de forças ou um momento reduzido ao centro de gravidade de uma viga de CA que é considerada integralmente com a laje de CA (consulte: Cálculos de vigas de CA com a laje considerada).
