Solo elástico (Membros)

Abra a caixa de diálogo Solo elástico – Membros, que permite definir membros de estrutura de solo elástico, usando um dos métodos:

• Clique no menu Geometria > Atributos adicionais > Solo elástico do membro.
• Clique em .

Os cálculos para membros com um tipo definido de solo elástico são baseados no algoritmo clássico do solo elástico de Winkler (a definição de levantamento unidirecional é possível).

Nota: É possível definir o solo elástico somente para alguns tipos de estrutura. As direções acessíveis do solo elástico para o tipo de estrutura aplicado (graus de liberdade permitidos para um tipo de estrutura selecionado):

MOLDURA PLANA	KZ
MOLDURA ESPACIAL	KY, KZ, HX
GRELHA	KZ, HX
PLACA	KZ, HX
SHELL	KY, KZ, HX
TRELIÇA PLANA	não é possível definir
TRELIÇA ESPACIAL	não é possível definir

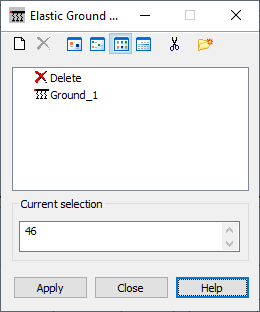

Na parte superior da caixa de diálogo Solo elástico – Membros estão os seguintes ícones:

• – Adiciona um novo tipo de solo elástico (Novo tipo de solo elástico).
• – Exclui um tipo de solo elástico da lista ativa.
• , , e – Exibe a lista de tipos ativos de solo elástico como: ícones grandes, ícones pequenos, uma lista curta ou lista completa.
• – Exclui todos os tipos de solo elástico da lista ativa, que não estão na estrutura projetada.
• – Abre a caixa de diálogo Gerenciador de legenda.

A definição de um tipo de solo elástico para membros de estrutura tem duas etapas:

1. Definição do tipo de solo elástico

   Se não houver tipos de solo elástico definidos ou se um novo tipo for adicionado à lista existente, clique no ícone Novo solo elástico:

   • Se nenhum tipo de solo elástico for realçado, clicar no ícone Novo solo elástico abrirá uma caixa de diálogo que define um novo tipo de solo elástico. A primeira guia está ativa e seus campos são preenchidos com a última definição de solo elástico (exceto para o campo LEGENDA) ou são aceitos os parâmetros padrão.
   • Se algum tipo de solo elástico for realçado, clicar no ícone Novo solo elástico abrirá uma caixa de diálogo que define um novo tipo de solo elástico. A guia que é apropriada para o tipo de solo elástico está ativa. Todos os campos, exceto o campo LEGENDA, são preenchidos com base no tipo realçado.

   É possível abrir a caixa de diálogo para definir um novo tipo de solo elástico clicando duas vezes em um elemento na lista ativa de tipos de solo elástico. Isso abre a caixa de diálogo Novo tipo de solo elástico com todos os campos preenchidos de acordo com o tipo de solo elástico selecionado pelo usuário. Após especificar os parâmetros para o tipo de solo elástico, ele é adicionado (atualizado) à lista ativa clicando em ADICIONAR ou pressionando <ENTER>. Se uma legenda não for alterada, um aviso será exibido quando você definir um novo tipo de solo elástico.

2. Atribuir um tipo de solo elástico a elementos de estrutura – Realizado da mesma forma que para outros atributos de estrutura (seções de membro, tipos de apoio etc.).

Para excluir um tipo de solo elástico atribuído a um membro da estrutura:

1. Clique em na lista ativa
2. Selecione um objeto na estrutura da qual você deseja excluir o solo elástico.

Não é possível modificar esse tipo de solo elástico; ele é atribuído da mesma forma que o tipo de solo elástico para membros de estrutura.
