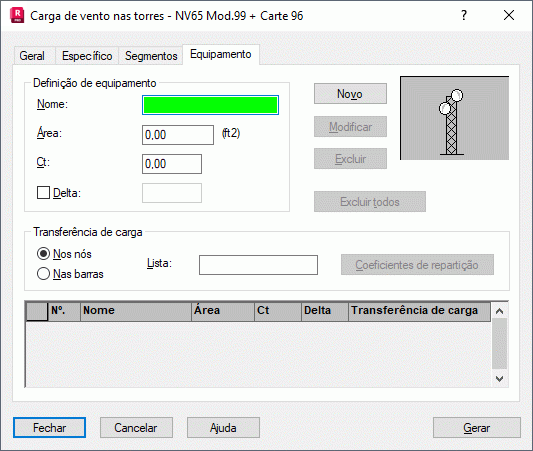

Abrir a caixa de diálogo Cargas de vento nas torres e clicar na guia selecionada Equipamento exibirá a seguinte caixa de diálogo.
As opções nessa guia definem superfícies adicionais que têm influência significativa na carga da estrutura com vento, como antenas, tabelas, preenchimentos de estrutura etc.
Para definir superfícies adicionais para uma estrutura:
- Nome da superfície
-
Superfície ativa exposta à operação de vento
Nota: Atualmente, o Robot considera que a superfície é perpendicular à direção do vento, independentemente da direção real do vento.
- Coeficiente de pressão do vento Ct
- Delta especifica o coeficiente de pressão Delta nos cálculos.
- Campo Transferência de carga – Uma carga de superfícies adicionais é transferida para a estrutura através de barras ou em nós de estrutura. No campo Lista, insira a lista relevante de nós ou barras que receberão a carga transferida. Clicar em Coeficientes de repartição abre a caixa de diálogo para definir os coeficientes que determinam qual parte da carga total deve ser distribuída sobre os elementos individuais. O seguinte princípio de cálculo de um valor de carga para elementos individuais é válido: os coeficientes de repartição são somados e a soma é tratada como 100% do valor da carga; os elementos individuais recebem a parte da carga proporcional ao coeficiente definido para um determinado elemento.
Nota: Todos os elementos adicionais da estrutura (equipamento da estrutura) que não estão posicionados no plano das paredes da estrutura devem ser definidos somente na guia Equipamento da caixa de diálogo. O equipamento não deve ser modelado usando barras da estrutura, pois isso pode impedir que o algoritmo reconheça as paredes da estrutura.
