Apoio rígido

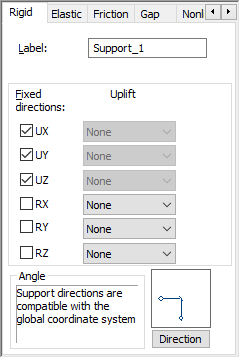

Quando a guia Rígido é selecionada na caixa de diálogo Definição de apoio, a seguinte caixa de diálogo é exibida.

Para definir um apoio rígido:

1. Insira um nome para a legenda de apoio.
2. Selecione direções fixas (graus de liberdade bloqueados) no nó:
   • UX
   • UY
   • UZ
   • RX
   • RY
   • RZ

É possível definir os apoios lineares e planos no sistema de coordenadas global ou local (compatível com o sistema de um painel ou uma aresta). (Não é possível definir apoios nodais em um sistema de coordenadas local). Também é possível definir um levantamento para cada direção:

• Nenhum – Sem levantamento
• + – a direção de levantamento é a mesma que a direção do eixo (por exemplo, UX+)
• - – a direção de levantamento é oposta à direção do eixo (por exemplo, UZ-).

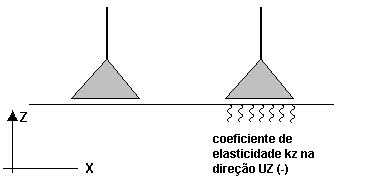

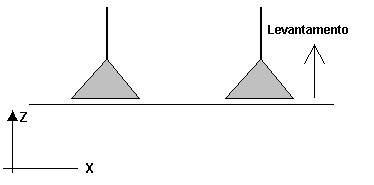

Nota: Ao definir um levantamento para um apoio (como um levantamento com base na orientação do eixo Z, ou seja, UZ+), também será possível determinar o coeficiente base de elasticidade KZ para cada restrição. Lembre-se que o coeficiente base elástico é determinado somente para a orientação oposta ao definido para levantamento (ou seja, para UZ-). Veja as imagens seguintes.

Um diagrama do apoio que está sendo definido é exibido no canto inferior direito da caixa de diálogo. Clicar em Direção no diagrama abrirá a caixa de diálogo Direção de apoio, na qual será possível definir a direção do eixo x local para o apoio. O eixo é determinado especificando um ponto, um nó ou rotacionando um apoio com relação a qualquer eixo no sistema de coordenadas global.

Ao clicar em Adicionar, o apoio é adicionado à lista de apoios ativos.

Ao clicar na opção Avançado, que está disponível para os apoios nodais e lineares (não está disponível para os apoios planos), será aberta uma nova caixa de diálogo: Definição de apoio – Avançado.
