Com essa opção, é possível exibir os resultados da análise de footfall como mapas em barras e painéis; acesse a opção selecionando o menu Resultados > Avançado > Análise de footfall – opção Mapas.

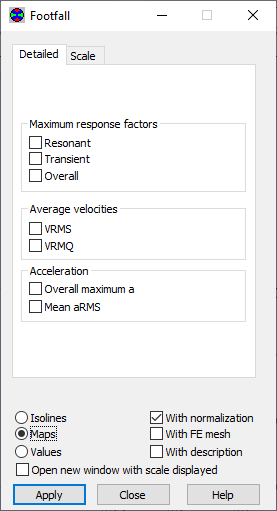

É possível selecionar os seguintes mapas na caixa de diálogo:
- Fatores de resposta máxima (para as análises de resposta de ressonância e transitória).
- Média de velocidades (RMS, RMQ).
- Aceleração (máxima geral, média aRMS).
O valor médio de aceleração aRMS (Root Mean Square – Valor quadrático médio) é:
Os mapas exibem o resultado máximo da frequência de footfall especificada para cada nó.
É possível exibir os resultados como isolinhas ou mapas de cores em elementos selecionados. Ao selecionar a opção Valores, é automaticamente selecionada a opção Com descrição (que é exibida em cinza).
É possível exibir somente uma quantidade na janela. Para exibir um mapa com uma quantidade diferente:
- Selecione a quantidade e clique em OK. Um mapa da quantidade selecionada substitui o mapa exibido na janela.
- Selecione a quantidade e selecione a opção Abrir nova janela com a escala exibida. Um mapa da quantidade selecionada é exibido em uma nova janela; o mapa anterior permanece na tela.
É possível exibir mapas ou isolinhas com base em uma das três opções: com descrição, com normalização e com malha de EF. Se você selecionar Com malha de EF, serão exibidos o mapa de uma quantidade selecionada e uma malha de elementos finitos gerada.
