Essa opção permite selecionar ou definir estruturas típicas (elementos de estrutura). Essa opção está disponível no módulo Projeto 3D, usando um dos métodos:
- Clique no menu Arquivo > Abrir biblioteca.
- Clique em
.

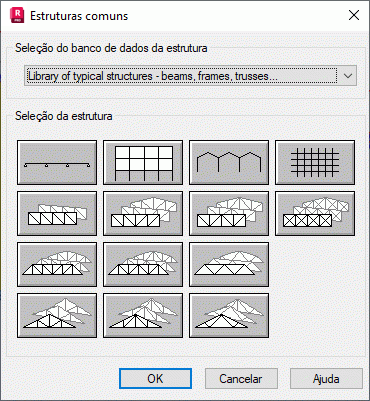

As estruturas de biblioteca são organizadas em determinados bancos de dados. Para selecionar uma estrutura, primeiro é preciso encontrar um banco de dados apropriado. Estão disponíveis os seguintes bancos de dados:
- Uma biblioteca de estruturas típicas – estruturas, treliças, vigas.
- Estruturas típicas – banco de dados adicional.
- Placas e cascas.
A caixa de diálogo mostrada acima tem vários botões com ícones que simbolizam os tipos apropriados de estruturas de barras. Estão disponíveis diversas estruturas típicas de barras, como:
Viga contínua
Grelha
Estrutura de vários andares
Estrutura ura de vários compartimentos
- Diferentes tipos de treliças.
É possível configurar os tipos de estrutura anteriores de uma forma arbitrária no modelo. É necessário especificar os seguintes valores:
- Comprimento
- Altura/largura
- Número de campos, divisões e vãos
- Ângulos de inclinação da viga-mestra do telhado (em quadros).
Para alguns tipos de grelha, é preciso especificar o seguinte:
- Elevação do nó final
- Elevação do nó do meio do banzo inferior
- Elevação do nó do meio do banzo superior
Diversos tipos de treliças (como a treliça de Polonceau) estão disponíveis em outro banco de dados de estrutura. As seguintes estruturas usadas com frequência são definidas no banco de dados de lajes e cascas:
Laje retangular
Laje retangular com uma abertura retangular
Laje retangular com uma abertura circular
Laje retangular com enrijecedores
Laje circular
Laje circular com uma abertura circular
Laje circular com uma abertura retangular
Parede de construção com aberturas
Metade de uma laje circular
Metade de uma laje circular com uma abertura circular
Metade de uma laje circular com uma abertura retangular
Estrutura da casca – contêiner retangular
Estrutura da casca – contêiner cilíndrico
Estrutura da casca – contêiner na forma de um cone de corte
Esses tipos de estrutura podem ser configurados livremente como um modelo. Ao definir uma estrutura, será necessário especificar as dimensões da estrutura e os tipos de malha usados durante a geração de EF.
Uma estrutura definida usando o banco de dados de estrutura de biblioteca pode ser usada como um componente de estruturas maiores ou como uma estrutura separada.
