Apoio – Não linearidade

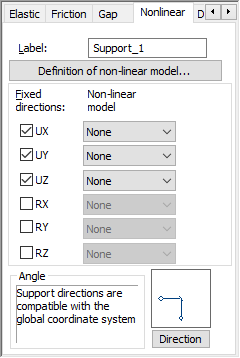

Quando a guia Não linear está selecionada na caixa de diálogo Definição de apoio, a seguinte caixa de diálogo é exibida.

O campo Legenda, na parte superior da caixa de diálogo, atribui uma legenda (nome) ao apoio.

Clicar em Definição de modelo não linear abre a caixa de diálogo para definir uma curva que especifica o caráter não linear de um apoio. As curvas definidas nessa caixa de diálogo são visíveis nas listas de seleção. O comportamento não linear de um apoio é definido ao selecionar, para um determinado grau de liberdade, um modelo não linear que determina uma das seguintes relações: força-deslocamento ou momento-rotação. Será possível selecionar o modelo quando a direção apropriada estiver bloqueada.

Nota: Um modelo não linear tem informações sobre o grau de liberdade (deslocamento ou rotação). Portanto, os modelos são filtrados, ou seja, um modelo não linear definido com o tipo de força-deslocamento não é visível nas listas de seleção para RX, RY e RZ.

Nota: O modelo não linear descreve as características de um apoio em um nó e não em uma aresta ou uma superfície. Se um apoio que usa o modelo não linear for definido em uma aresta ou superfície, em cada um de seus nós será atribuído um apoio com as mesmas características. Não há alteração nas características do modelo que depende da superfície de elementos adjacentes ao nó ou das distâncias entre nós na aresta suportada. Por exemplo, um apoio elástico não linear definido em uma aresta produz uma elasticidade diferente dependendo de como a aresta é dividida por nós. Uma aresta suportada tem a mesma rigidez que um apoio nodal somente quando a aresta é dividida igualmente em nós que estejam a 1 m de distância.

Um diagrama do apoio que está sendo definido é exibido no canto inferior direito da caixa de diálogo. Clicar em Direção no diagrama abre a caixa de diálogo Direção de apoio, na qual é possível definir a direção do eixo x local do apoio. O eixo é determinado especificando um ponto, um nó ou rotacionando um apoio com relação a qualquer eixo no sistema de coordenadas global.

Ao clicar em Adicionar, o apoio é adicionado à lista de apoios ativos.

Ao clicar na opção Avançado, que está disponível para os apoios nodais e lineares (não está disponível para os apoios planos), será aberta uma nova caixa de diálogo: Definição de apoio – Avançado.
