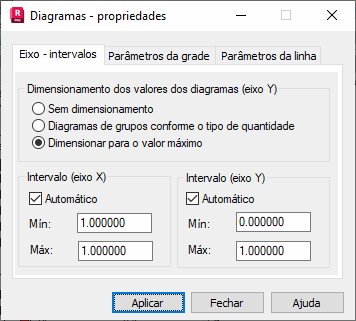

A seguinte caixa de diálogo é exibida após a guia Eixo – intervalos ser selecionada na caixa de diálogo Diagramas – propriedades.
Na parte superior da caixa de diálogo, é possível especificar o método de escala de diagrama:
- Sem escala – Quando essa opção é selecionada, cada diagrama é dimensionado de forma independente. (Cada diagrama é desenhado em seu domínio).
- Diagramas de grupos conforme o tipo de quantidade – Quando essa opção é selecionada, cada diagrama é dimensionado considerando a divisão em tipos de quantidade (deslocamentos, forças, entre outros fatores), como, por exemplo, os diagramas de deslocamentos são dimensionados para os valores <mín, máx> de todos os diagramas de deslocamento.
- Dimensionar para o valor máximo – Quando essa opção é selecionada, os diagramas são dimensionados para os valores mínimo e máximo de todos os diagramas.
As descrições dos eixos são apresentadas no eixo Y. Essas são as descrições das duas primeiras funções da lista apresentada na caixa de diálogo Análise avançada.
Nota: Só será possível alterar o intervalo do eixo Y se a opção de escala para o valor máximo estiver selecionada. Caso contrário, as opções para o intervalo do eixo Y não estarão disponíveis.
Se a opção Automático estiver desativada para os eixos X ou Y, os campos Mín e Máx ficarão disponíveis, o que permite definir os valores mínimo e máximo para os diagramas.
