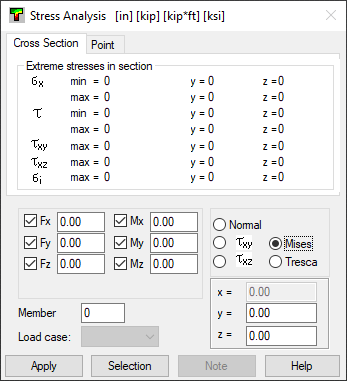

Selecione a guia Seção transversal na caixa de diálogo Análise de tensão para exibir as tensões extremas obtidas na seção transversal da barra selecionada.
Essa caixa de diálogo inclui os seguintes resultados de tensões extremas, calculados na seção da barra longitudinal selecionada:
- tensão normal σx (máxima e mínima).
- tensões de cisalhamento – τxy, tτ, τxz.
- tensão σi – valores de tensão reduzida calculados de acordo com uma hipótese selecionada (HMH, Tresca).
Cada valor de tensão é exibido com uma coordenada para a qual o valor de tensão extrema foi calculado.
Nota: Se você selecionar um valor de tensão normal SIGMA X para apresentação, o eixo neutro será exibido como uma linha tracejada na seção transversal de uma barra sólida.
