Cargas de vento em estruturas axissimétricas – Parâmetros

Após clicar em Parâmetros na caixa de diálogo Cargas de neve/vento, é exibido o seguinte:

A caixa de diálogo tem três guias:

• Geral
• Específico
• Segmentos

Guia Geral

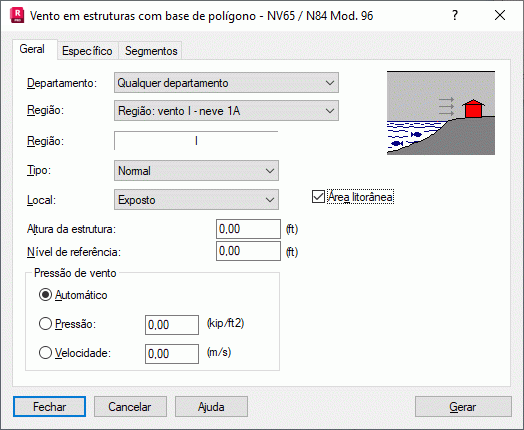

É possível especificar os seguintes parâmetros na guia Geral:

• Para a norma francesa:
  • Departamento onde uma estrutura vai ser construída.
  • Região do departamento. Após selecionar o departamento e a região, o campo Região exibe automaticamente a região do vento.
  • Tipo de vento – define a pressão dinâmica básica usada nos cálculos de uma carga de vento em uma estrutura.
  • Terreno – uma lista com três valores: obscurecido, normal e exposto. Com base no parâmetro do terreno, o valor do coeficiente k5 é determinado.
  • Área litorânea – quando essa opção estiver selecionada, o valor do coeficiente qH/q10 é constante.
  • Nível de referência – especifica a distância entre o ponto mais baixo da peça da estrutura selecionada e o solo. O valor padrão é zero, o que significa que a estrutura está diretamente no chão.
  • Pressão do vento – define o valor da pressão básica do vento. Quando a opção Automático estiver selecionada, a pressão será determinada com base no departamento, na região e no terreno. Quando a opção Pressão estiver selecionada, fica disponível um campo onde será possível inserir a pressão do vento (o valor não aumenta devido ao efeito do terreno). Quando a opção Velocidade estiver selecionada, será necessário especificar a velocidade do vento (expressa em m/s) no campo. A velocidade é convertida em pressão aplicando a seguinte fórmula: q = v2 / 16,3.
• Para a norma norte-americana:
  • Categoria de exposição: A, B, C ou D
  • Categoria de construção: I, II, III ou IV
  • Ativar/desativar a região propensa a furacões. Os dois parâmetros anteriores listados são usados como base para determinar o valor do fator de importância (quando a opção Automático está selecionada). Após selecionar a opção Manual, será possível especificar o valor do fator de importância.
  • Velocidade básica do vento – determina o valor básico para a velocidade do vento, que depende da posição geográfica da estrutura.
  • Altura da estrutura – especifica o ponto mais alto da estrutura acima do nível de referência. Se esse valor for zero, significa que a estrutura está posicionada diretamente no chão.
  • Nível de referência – especifica a distância entre o ponto mais baixo da peça da estrutura selecionada e o solo.

Guia Específico

É possível especificar os seguintes parâmetros na guia Específico:

• Para a norma francesa:
  • Quando a opção Ação dinâmica estiver selecionada, será considerada a ação dinâmica do vento em uma estrutura. Quando a opção Automático estiver selecionada, será necessário especificar o seguinte: tipo de estrutura (aço, concreto, tijolo ou concreto pré-tensionado), valor do período e número de Strouhal (o valor padrão é 0,20). É calculado um valor do coeficiente Beta para cada segmento. Quando a opção Manual estiver selecionada, será necessário fornecer um valor do coeficiente Beta para cada segmento no campo Beta da guia Segmentos.
  • Ao especificar um coeficiente Delta, será possível considerar o coeficiente de redução da pressão do vento com base no ponto mais alto de uma estrutura que está exposta ao vento. Quando a opção Automático estiver selecionada, o coeficiente Delta será determinado automaticamente para cada segmento com base em sua elevação acima do solo. Quando a opção Manual estiver selecionada, o campo Delta na guia Segmentos estará disponível, onde é necessário especificar um coeficiente Delta para cada segmento.
  • No campo Permeabilidade, é possível definir as paredes abertas de uma estrutura. A seleção afeta o cálculo dos coeficientes Ci.
• Para a norma norte-americana:
  • Ao selecionar o Fator topográfico, será considerado nos cálculos um valor de fator topográfico (se essa opção estiver desmarcada, o valor deste fator será 1). O valor do fator topográfico é baseado nos valores dos seguintes parâmetros: formato da colina, Lh, x e H.
  • No campo Fator de efeito de rajada, é possível especificar um valor para o fator G. O valor do fator de efeito de rajada G é determinado com base nos valores dos seguintes parâmetros: frequência natural de construção n1 e relação de amortecimento b. Quando a opção Manual estiver selecionada, o campo G da guia Segmentos está disponível, onde é possível especificar um fator G para cada segmento.

    O campo Valor B e L é usado para especificar os valores B e L:

    • Média – B e L são calculados com base nas seguintes fórmulas:

    • Máximo – B e L são calculados para cada segmento no Robot e o valor máximo de B e L é considerado nos cálculos do fator G.
    • Mínimo – B e L são calculados para cada segmento no Robot e o valor mínimo de B e L é considerado nos cálculos do fator G.
    • Diferente – um valor real de B e L para cada segmento é considerado nos cálculos do fator G. B e L são diferentes para segmentos individuais quando uma seção é irregular ao longo do eixo da estrutura.

Ficha Segmentos

As opções na guia Segmentos permitem dividir uma estrutura em segmentos. Para definir um segmento de estrutura:

• Para a norma francesa:
  1. Especifique o número do segmento.
  2. Especifique o nome do segmento.
  3. Especifique a altura do ponto mais alto de um segmento.
  4. Se necessário, especifique os coeficientes Beta e Delta (somente quando a opção Manual estiver selecionada na guia Específico).
  5. Clique em Novo.

  O segmento é exibido na tabela na parte inferior da caixa de diálogo.

• Para a norma norte-americana:
  1. Especifique o número do segmento.
  2. Especifique o nome do segmento.
  3. Especifique a altura do ponto mais alto de um segmento.
  4. Se necessário, especifique o fator G (somente quando a opção Manual estiver selecionada na guia Específico).
  5. Clique em Novo.

  O segmento é exibido na tabela na parte inferior da caixa de diálogo.

Além disso, a guia Segmentos tem três botões:

• Modificar – atualiza os valores dos parâmetros na tabela.
• Excluir – exclui um segmento.
• Excluir tudo – exclui todos os segmentos definidos.
