Essa opção gera cargas de vento em estruturas axissimétricas (estruturas cuja base é um polígono regular). A opção está disponível para as seguintes normas:
- Norma norte-americana de neve/vento ANSI/ASCE 7-98
- Norma francesa de neve/vento NV65 (artigo 3) ou NV65 02/09

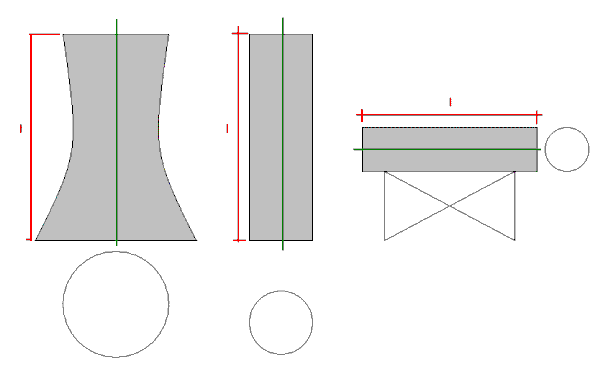

A imagem a seguir (para a norma francesa de neve/vento) mostra os tipos de estrutura para as quais as cargas de vento podem ser geradas.
A opção gera cargas de vento em elementos finitos planos selecionados e em painéis. Antes de usar essa opção, é necessário selecionar painéis ou elementos finitos nos quais as cargas de vento serão geradas.
É possível começar a gerar cargas de neve/vento através de um dos seguintes métodos:
- Clique no menu Cargas > Cargas especiais > Vento em cilindros.
- Clique em
.
Na parte superior da caixa de diálogo, no campo Direções do vento:
- Gerar lista – É possível especificar uma direção ao longo da altura da estrutura axissimétrica (cilindro). É possível selecionar as direções X, Y e Z do sistema de coordenadas global.
- A opção Vento permite definir as direções das cargas de vento geradas. As direções se referem ao sistema de coordenadas global.
É possível definir os seguintes parâmetros na parte inferior da caixa de diálogo, no campo Tipo de estrutura.
- Para a norma francesa:
Categoria – Lista de categorias disponíveis da estrutura calculada:
categoria I
Prisma: 3 ou 4 faces
categoria II
Prisma: 5 a 10 faces sem nervuras curvas
categoria III
Prisma: 11 a 20 faces com ou sem nervuras curvas
categoria IV
Cilindro: base redonda com nervuras finas ou grossas (arestas agudas)
categoria V
Prisma: mais de 20 faces com ou sem nervuras curvas
categoria VI
Cilindro liso com base redonda sem nervuras (polido)
Se a categoria II for selecionada, a opção Número de faces ficará disponível. Você deve selecionar o número de faces da estrutura axissimétrica na lista. Para as categorias restantes, a opção Número de faces não estará disponível.
- Para a norma norte-americana:
Categoria – a lista contém as categorias disponíveis da estrutura calculada:
categoria I
Quadrado
categoria II
Hexagonal ou octogonal
categoria III
Arredondado, moderadamente suave
categoria IV
Arredondado irregular (D'/D=0,02)
categoria V
Arredondado muito irregular (D'/D=0,08)
Para cada categoria, a opção Número de faces também está disponível. Você seleciona um número de faces da estrutura axissimétrica na lista.

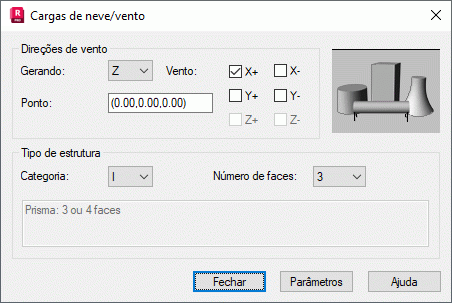

Após especificar os parâmetros básicos para uma estrutura axissimétrica e clicar em Parâmetros, a caixa de diálogo Definição de parâmetros de carga de vento será aberta.
