Ao trabalhar no Robot, é possível definir muitas legendas que descrevem parâmetros de barras, painéis ou sólidos. Trata-se de diferentes conjuntos de parâmetros usados para determinar as propriedades físicas e mecânicas, ou que são aplicados aos elementos da estrutura do projeto. Exemplos de tais legendas incluem: seções de barra, espessuras de laje, conjuntos de parâmetros usados para projetar elementos de estruturas de aço ou aplicados aos cálculos de armadura em elementos de estrutura de CA, bem como definições de apoios, articulações, entre outros.
Abra a caixa de diálogo Gerenciador de legenda através de um dos seguintes métodos:
- Selecione o menu Ferramentas > Gerenciador de legenda.
- Clique no ícone
.
Também é possível clicar em na caixa de diálogo para definir legendas (Seções, Apoios, Liberações, entre outras opções). O Gerenciador de legenda está disponível para todos os tipos de estrutura.
O Gerenciador de legenda armazena uma biblioteca de legendas para elementos de estrutura, como apoios, liberações, seções e parâmetros de norma. Nessa biblioteca, é possível salvar uma legenda definida pelo usuário para usá-la em outros projetos de estrutura.
O Gerenciador de legenda permite o seguinte:
- Salvar as legendas do projeto atual no banco de dados.
- Ler as legendas do banco de dados no projeto atual.
- Visualizar o conteúdo das definições de legenda.
- Transferir as legendas definidas de uma instalação de programa para outra ou de uma estação de trabalho para outra.
É importante lembrar que as legendas das normas dos membros (ou seja, tipos de membros de aço ou alumínio, tipos de membros de madeira, tipos de membros de concreto) são convertidas na norma de projeto atual para estruturas de aço, madeira ou CA (armadura teórica – obrigatório). Portanto, os tipos de membros definidos para uma norma não devem ser usados com outras normas, porque determinados parâmetros podem perder parte de suas definições. Todas as barras em um determinado projeto são projetadas de acordo com a norma selecionada no momento.
Uma legenda de armadura de placa e de casca é salva para uma norma específica do projeto de estrutura de CA (armadura teórica – obrigatório). Portanto, é possível aplicar legendas para tipos de armadura do painel a diferentes projetos.

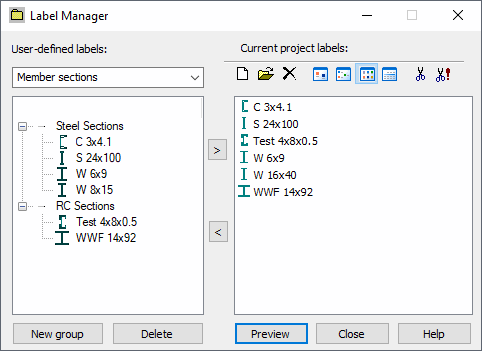

A caixa de diálogo apresenta o seguinte:
- O campo Legendas definidas pelo usuário exibe os tipos de legendas disponíveis das quais é possível selecionar um tipo de legenda (seções, apoios, entre outras) a ser visualizada.
- À esquerda, uma lista exibe as legendas definidas pelo usuário salvas no banco de dados. O conteúdo exibido pela lista depende do tipo de legenda selecionado nas legendas definidas pelo usuário.
As legendas são salvas em grupos definidos pelo usuário. As opções para permitir a modificação de estruturas de grupo de tipo árvore estão disponíveis no menu de contexto.
- À direita, uma lista exibe as legendas no projeto atual para os tipos de legenda selecionados nas legendas definidas pelo usuário.
- Acima da lista de legendas do projeto, há uma barra de ferramentas com botões para adicionar e excluir definições de legendas.
Ao clicar em Visualizar, abre a caixa de diálogo para definir uma legenda selecionada de forma que seu conteúdo corresponda à legenda. O conteúdo de uma definição de legenda também pode ser visualizado clicando duas vezes em um elemento.
É possível selecionar vários objetos no lado esquerdo da caixa de diálogo, usando Ctrl e Shift.
Ao usar a lista de tipo árvore:
- O primeiro grupo é criado automaticamente com um campo de texto para definir um nome.
- As opções realçadas (selecionadas) referem-se a um grupo ou a legendas em um grupo.
- Somente um grupo pode ser selecionado; no entanto, no caso de legendas, é possível selecionar qualquer número delas.
Ao clicar com o botão direito do mouse quando o cursor está posicionado sobre a janela esquerda da caixa de diálogo, é exibido o menu de atalho com as seguintes opções:
- Copiar
- Mover – Move uma legenda selecionada para um grupo diferente dentro do mesmo banco de dados (ao selecionar a opção Mover, será aberta uma caixa de diálogo para selecionar um grupo de destino).
- Abrir – Expande um grupo após realçar o nome do grupo ou exibe a visualização de uma legenda após a sua seleção.
- Excluir – Exclui um grupo ou uma legenda.
- As opções Novo grupo e Alterar nome são usadas para a edição de grupos.
Dois botões na parte inferior da caixa de diálogo, Novo grupo e Excluir, executam a mesma ação obtida ao selecionar as opções correspondentes no menu de atalho.
