Deformações

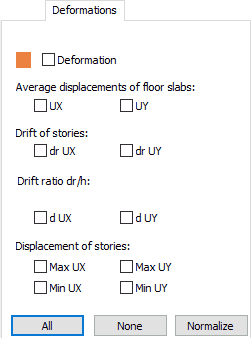

Quando a guia Deformação é selecionada na caixa de diálogo Diagramas para construções, o seguinte é exibido:

Selecionar a opção Deformação permite apresentar a estrutura deformada sob a carga aplicada.

É possível selecionar os valores das seguintes quantidades na caixa de diálogo acima.

Média de deslocamentos de lajes de piso (UX, UY); a descrição do valor das quantidades médias é apresentada no centro de gravidade do objeto que pertence à laje de andar (F); os valores são calculados para definir a derivação de andares.
Como no cálculo do centro de gravidade da laje, o deslocamento médio do centro de gravidade da laje é pesado pelo peso dos objetos da laje. Por exemplo, o deslocamento médio na direção X, UXF = SUM(i) (UXi * Wi) / SUM(i) Wi, em que UXi é o deslocamento do centro de gravidade UX do elemento i-finito, o peso Wi de um elemento finito.
Desvio de andares (dr UX, dr UY); a descrição de quantidades é apresentada no centro de gravidade de uma laje de andar (F).
A derivação de andares é calculada como a diferença do deslocamento médio do centro de gravidade de uma laje dos andares subsequentes.
Coeficiente de derivação (d UX, d UY); a descrição das quantidades é apresentada no centro de gravidade de uma laje de andar (F).
O coeficiente de derivação dos andares d = dr / h, em que h representa a altura do andar.
Deslocamento dos andares (UX mín./máx., UY mín./máx.); a descrição das quantidades é apresentada nos nós, em que os desvios são mínimo/máximo em cada andar.

Os resultados dos deslocamentos dos andares também estão disponíveis na tabela Resultados/Andares.

Na parte inferior, existem os seguintes botões:

Todos – exibe os diagramas de todas as quantidades.
Nada – oculta os diagramas.
Normalizar – exibe o diagrama de uma quantidade selecionada de tal forma que a escala é ajustada para os valores máximo e mínimo da quantidade realçada.
