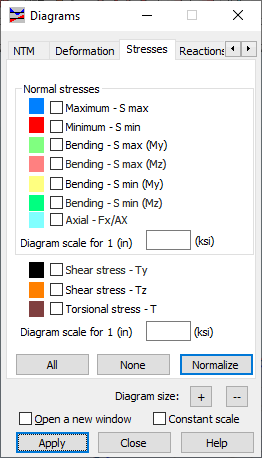

Quando a guia Tensões é selecionada na caixa de diálogo Diagramas para membros, é exibido o seguinte.
Diagramas serão exibidos para as quantidades selecionadas nessa caixa de diálogo:
- Tensão normal:
- Máximo – quando selecionado, o diagrama da tensão normal máxima é exibido. Os valores de tensões máximas de seções de barra consecutivas podem ser obtidos de diferentes pontos da seção transversal.
- Mínimo – quando selecionado, o diagrama da tensão normal mínima é exibido. Os valores de tensões mínimas de seções de barra consecutivas podem ser obtidos de diferentes pontos dessa seção lateral.
- Flexão máx. MZ – quando selecionado, o diagrama da tensão de flexão máxima para o momento MZ é exibido.
- Flexão máx. MY – quando selecionado, o diagrama da tensão de flexão máxima para o momento MY é exibido.
- Flexão mín. MZ – quando selecionado, o diagrama da tensão de flexão mínima para o momento MZ é exibido.
- Flexão mín. MY – quando selecionado, o diagrama da tensão de flexão mínima para o momento MY é exibido.
- Axial FX/SX – quando selecionado, o diagrama de tensões axiais é exibido.
- Tensões de cisalhamento Y – quando selecionado, o diagrama de tensão de cisalhamento (eixo Y) é exibido.
- Tensões de cisalhamento Z – quando selecionado, o diagrama de tensão de cisalhamento (eixo Z) é exibido.
- Tensões de torção – quando selecionado, o diagrama de tensão de torção é exibido.
É possível selecionar uma cor apropriada para cada uma dessas quantidades. Também é possível definir a escala do diagrama para cada grupo de tensões.
Os botões incluem o seguinte:
- Todos – Exibe os diagramas de todas as quantidades.
- Nenhum – Oculta os diagramas.
- Normalizar – Exibe o diagrama de uma quantidade selecionada de tal forma que a escala é ajustada para os valores máximo e mínimo da quantidade realçada.
