Parâmetros gerais

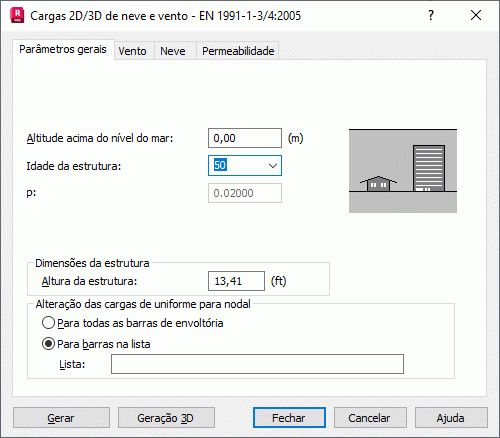

Abrir a caixa de diálogo Carga de neve/vento e clicar na guia Parâmetros gerais exibe a seguinte caixa de diálogo.

A caixa de diálogo apresenta as opções básicas necessárias para a norma nacional de neve/vento selecionada na caixa de diálogo Preferências do trabalho. Quando você seleciona uma opção, seu diagrama é exibido no canto superior direito da caixa de diálogo.

Para a norma de neve e vento, Eurocódigo 1 (versão em francês), a parte superior da caixa de diálogo tem as seguintes opções:

• Departamento – Especifica o departamento (distrito) onde a estrutura está localizada.
• Região – Especifica a região onde a estrutura está localizada.

Para a norma de neve e vento, Eurocódigo 1 (versão em polonês), a parte superior da caixa de diálogo tem as seguintes opções:

• Zona de vento – Especifica a norma de uma zona de vento na qual a estrutura está localizada.
• Zona de neve – Especifica a norma de uma zona de neve na qual a estrutura está localizada.

As seguintes opções estão disponíveis para todas as versões da norma de neve e vento Eurocódigo 1:

• Altitude acima do nível do mar – Especifica a altitude acima do nível do mar em que a estrutura está localizada.
  Nota: A altitude acima do nível do mar deve ser especificada em metros.
• Idade da estrutura – Especifica a idade n da estrutura, que é usada para calcular a probabilidade anual de o vento exceder a velocidade p = 1/n.
• p – Especifica a probabilidade anual de o vento exceder a velocidade p, que é usada para calcular um valor de referência para a pressão média de velocidade do vento qref.

O método para calcular o valor de referência para a pressão de velocidade média do vento qref pode ser encontrado na descrição dos parâmetros na guia Vento.

Além disso, para a norma de neve e vento, Eurocódigo 1 (versão em polonês), a guia tem o parâmetro Ângulo entre a direção do vento da esquerda e do norte, que permite definir o ângulo entre o vetor perpendicular à parede da estrutura esquerda e o vetor direcionado ao norte.

O parâmetro anterior é aplicado ao definir o valor do coeficiente CDIR para direções de vento individuais. Na versão polonesa da norma de neve e vento, Eurocódigo 1, o valor do coeficiente CDIR depende da direção geográfica de onde o vento sopra.

A caixa de diálogo está dividida em vários campos com determinados grupos de opções. A parte superior da caixa de diálogo apresenta o campo Dimensões da estrutura, que inclui a opção Altura da estrutura para definir a altura de uma estrutura. Essa dimensão é usada para calcular a pressão do vento.

Nota: A altura da construção é definida automaticamente com base nas posições dos nós externos em um envelope. Normalmente, não é necessário especificar a Altura da estrutura, a não ser que você deseje definir sua própria altura para gerar uma carga de vento. Por exemplo, você pode desejar especificar uma altura para uma estrutura posicionada em uma estrutura de apoio. Se a altura for maior que o valor do envelope, uma altura definida pelo usuário será usada para gerar a carga de vento.

O campo Alteração das cargas de uniforme para nodal tem as seguintes opções:

• Para todas as barras de envoltória – Quando selecionada, as cargas de neve/vento geradas para todas as barras de uma envoltória de estrutura são alteradas para cargas nodais.
• Para as barras da lista – Quando selecionado, as cargas de neve/vento geradas para barras selecionadas de um envelope de estrutura são alteradas para cargas nodais. As barras selecionadas devem ser inseridas no campo Lista. A lista de barras pode ser selecionada manualmente (especificando seus números) ou graficamente. Cargas de neve e vento para barras selecionadas são geradas em nós de barra.
