NTM

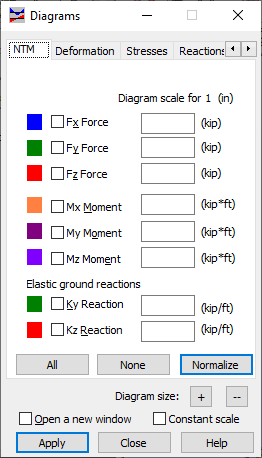

Quando a guia NTM é selecionada na caixa de diálogo Diagramas para membros, o seguinte é exibido:

É possível selecionar as quantidades para os diagramas:

• Forças: FX, FY e FZ (quando uma dessas opções for selecionada, o diagrama de forças FX, FY ou FZ será exibido).
• Momentos: MX, MY e MZ (quando uma dessas opções for selecionada, o diagrama de momentos MX, MY ou MZ será exibido).
• Reação elástica do solo: KY e KZ – Esses resultados exibirão a reação de um solo elástico (R = K u, em que R indica a força de reação, K é o coeficiente de reação elástica do solo e u é o deslocamento) ao longo do comprimento da barra no sistema local se a opção solo elástico tiver sido definida para uma barra. As cores dos diagramas KY e KZ são definidas da mesma forma que para FY e FZ, respectivamente.

Para cada uma dessas quantidades, é possível selecionar a cor e a escala apropriadas.

Os botões incluem o seguinte:

• Todos – exibe os diagramas de todas as quantidades.
• Nenhum – oculta os diagramas.
• Normalizar – exibe o diagrama de uma quantidade selecionada de tal forma que a escala é ajustada para os valores máximo e mínimo da quantidade realçada.
