As combinações de normas são geradas com base nos arquivos de extensão rgl. Os arquivos de regulamento são arquivos de texto editáveis. No entanto, para tornar mais eficiente o trabalho sobre regulamentos de combinações de normas, é recomendável usar o editor de regras de combinação.
Descrição do arquivo
As linhas que começam com o caractere “|” incluem um comentário e são ignoradas na análise.
As linhas restantes devem começar com as palavras-chave que são reconhecidas durante a análise.
Palavras-chave
Descrição das regras do regulamento:
NORMA: Palavra-chave (negrito)
nome Argumento opcional (itálico)
nome Argumento obrigatório (negrito itálico)
Cabeçalho:
NORMA: nome Nome dos regulamentos
MATERIAL: tipo Tipo de regulamento (1- aço, 2- concreto, 3- alumínio, 4- madeira)
VERSÃO: número Versão do software na qual foi implementado
Naturezas:
AÇÕES: número Número de naturezas de carga diferentes (com subnaturezas incluídas)
MORTA:(nome da subnatureza): Carga morta
VARIÁVEL:(nome da subnatureza): Carga variável
VENTO:(nome da subnatureza): Carga de vento
NEVE:(nome da subnatureza): Carga de neve
TEMP:(nome da subnatureza): Carga de temperatura
ACID:(nome da subnatureza): Carga acidental
SISM:(nome da subnatureza): Carga sísmica
Combinações:
COMBINAÇÕES: número Número de diferentes expressões (regras) que descrevem o método de geração de combinações
ULS:(tipo): fórmula Combinações usadas para verificação da capacidade de carga
SLS:(tipo): fórmula Combinações usadas para verificação do estado da capacidade de serviço
ALS:(tipo): fórmula Combinações usadas para verificação do estado acidental
SPC:(tipo): fórmula Combinações usadas para verificação do estado especial
Criação de um arquivo contendo regulamentos
O arquivo apresenta três partes fundamentais: cabeçalho, descrição de fatores de natureza e descrições de fórmulas de combinação. A formulação dos regulamentos típicos é descrita com base nos regulamentos da norma norte-americana de projetos de estrutura de aço LFRD (Lfrd.rgl). Os regulamentos são apresentados sem comentários.
O cabeçalho contém o nome dos regulamentos, o tipo de estrutura (material) do projeto no qual o material é aplicado e a versão do software. Os dois últimos itens do cabeçalho constituem informações e não contêm argumentos obrigatórios.
Um exemplo de cabeçalho é apresentado a seguir.
".....
NORMA:LRFD
MATERIAL:1
VERSÃO:11.0
......"
A descrição dos fatores de natureza inclui os valores de fatores para cada uma das naturezas (subnaturezas) usadas nos regulamentos. Cada uma das naturezas inclui um tipo de natureza descrito com uma palavra-chave. Opcionalmente, podem ser usados um nome de subnatureza e uma lista de fatores separados com os espaços. O Robot fornece 14 fatores diferentes: γ máx. γ mín. γ s γ a ψ 0,1 ψ 0,2 ψ 0,3 ψ 0,n ψ 1 ψ 2,1 ψ 2,n ψ K ξ mín. ξ máx. , respectivamente. Os nomes correspondem aos símbolos usados no Eurocódigo, mas os seus significados são universais. Geralmente, são fatores de segurança parciais (γ máx. γ mín. γ s γ a ) e fatores de simultaneidade (os restantes). Ao definir uma nova subnatureza, novos fatores podem ser atribuídos a ela. Um hífen indica que um determinado fator não ocorre. As definições de subnatureza são precedidas pela especificação de um número total de naturezas com subnaturezas.
Um exemplo de uma amostra de definição de fator é exibido a seguir.
"...
AÇÕES:8
MORTA::1,2 0,9 1,0 1,4 - - - - - - - - - -
VARIÁVEL::1,0 - 1,0 - 0,0 0,0 - 1,0 1,6 0,5 0,5 -
VENTO::1,0 - 1,0 - 0,0 0,8 - 1,0 1,3 0,0 0,0 -
NEVE::1,0 - 1,0 - 1,6 0,0 - 1,0 1,6 0,5 0,2 -
NEVE:Telhado variável:1,0 - 1,0 - 1,6 0,0 - 1,0 1,6 0,5 0,2 -
TEMP::0,0 - - - - - - - 0,0 0,0 - - -
ACID:- - - 1,0 - - - - - - - -
SISM::- - - 1,5 - - - - - - - -
..."
Os exemplos de regulamentos informam que serão usadas oito naturezas de carga, incluindo uma subnatureza de neve denominada “Telhado variável”. A cada uma, são atribuídos fatores de segurança e de simultaneidade relevantes e definidos por norma.
Uma descrição de fórmulas de combinação contém palavras-chave que descrevem um tipo de combinação com uma definição da fórmula para gerar uma combinação. Cada fórmula consiste em quatro cargas: mortas, variáveis, acidentais e sísmicas. As cargas são vinculadas entre si por meio dos sinais de adição. Na expressão, os valores definidos pelo usuário podem ser aplicados aos números de componentes predefinidos. Se uma determinada parte da fórmula não ocorrer, deverá ser usado 0. Antes da definição de fórmulas, seus números são determinados.
Um exemplo de fórmulas de combinação é exibido a seguir.
"...
COMBINAÇÕES:5
ULS:STD: 4 +20 + 0 + 0
ULS:Vento e neve: 4 +23 + 0 + 0
ULS:Fase de construção: 5 + 0 + 0 + 0
ULS:Terremoto: 4 +27 + 0 + 17
SLS:STD: 1 + 6 + 0 + 0
..."
Os regulamentos LRFD permitem cinco tipos de combinações: 4 para ULS e 1 para SLS. Três tipos de fórmulas para ULS recebem nomes adicionais que facilitam a identificação; a saber: neve e vento, fase de construção e terremoto, respectivamente.
A fórmula ULS:Terremoto consiste nas partes relacionadas a cargas mortas, variáveis e sísmicas (para cargas acidentais, foi inserido 0 para serem desconsideradas nessa combinação). Usando a lista de descrições ou componentes predefinidos nos regulamentos, é obtido o seguinte.

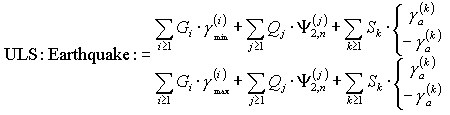

Uma notação completa da fórmula para essa combinação é tal como se segue.
