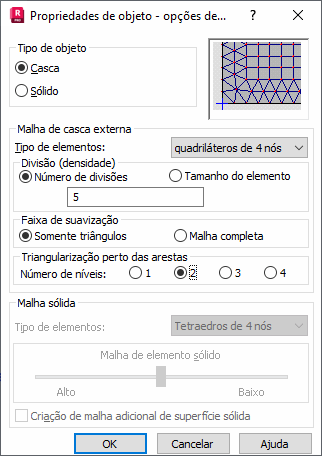

Nos módulos Projeto de casca ou Projeto de estrutura volumétrica, depois de clicar com o botão direito do mouse em um objeto e selecionar a opção Propriedades do objeto no menu de atalho, será possível definir os parâmetros para uma malha de elementos finitos planos ou volumétricos.
Nota: Essa caixa de diálogo somente será exibida se você selecionar um objeto do Modelador de sólidos. Se a seleção incluir pelo menos um objeto que não seja um objeto do Modelador de sólidos, será exibida a caixa de diálogo geração de malha de elementos finitos.
É possível selecionar as seguintes opções na caixa de diálogo:
- Tipo de objeto especifica o tipo de estrutura. Para uma casca, são gerados elementos finitos planos. Para um sólido, são gerados elementos volumétricos.
- O campo Tipo de casca externa especifica o tipo de elementos finitos usados ao gerar uma malha de elementos planos nas faces do objeto: triângulos de 3 nós ou quadriláteros de 4 nós.
- Divisão (densidade) especifica um parâmetro de divisão, que determina o número de elementos gerados em uma aresta de contorno.
- Tamanho do elemento especifica uma dimensão para um elemento em uma malha de elementos finitos a ser obtida após a geração da malha.
- Faixa de suavização especifica uma região para suavização da malha. Ao selecionar a opção Somente triângulos, somente as camadas dos triângulos (o número de níveis especifica o número de camadas do triângulo) próximas à aresta do objeto serão suavizadas. A malha quadrilátera dentro do objeto não é modificada. Ao selecionar a opção Malha inteira, a suavização é aplicada aos triângulos próximos à aresta do objeto e aos quadriláteros dentro do objeto.
- Triangularização perto das arestas especifica o número de camadas de elementos triangulares perto das arestas do objeto, como mostrado nas imagens a seguir.
Dois níveis (camadas) Três níveis (camadas)
- O campo Malha sólida especifica o tipo de um elemento finito volumétrico usado para gerar uma malha de elementos finitos volumétricos: tetraedros de 4 nós ou hexaedros de 8 nós. Usando o controle deslizante, é possível selecionar o tipo de malha de elementos finitos volumétricos a ser gerada: desde uma malha grossa até uma malha fina. Se você selecionar Criação de malha adicional de superfície sólida ao gerar uma malha de elementos finitos volumétricos, uma malha em uma superfície sólida (contorno) também será gerada. Observe que, ao usar essa opção, a malha do elemento volumétrico é mais fina.
Nota: É possível alterar uma malha regular de elementos finitos para objetos do Modelador de sólidos, mas não é possível alterar objetos do Modelador de sólidos para uma malha regular de elementos finitos.
