As imagens a seguir mostram exemplos de uso da caixa de diálogo Renumeração geométrica para alterar a numeração de nós e de barras.

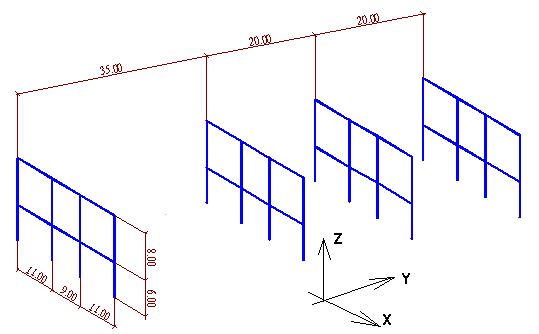

Geometria da estrutura

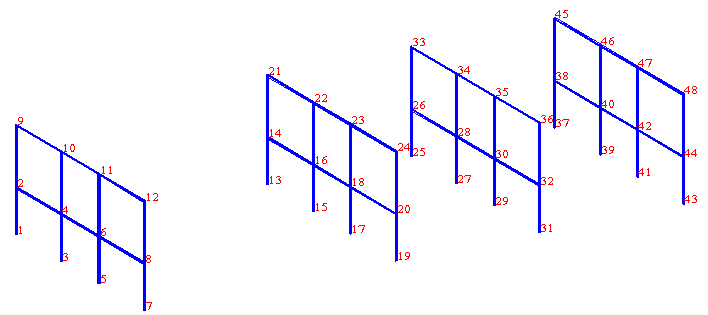

Numeração inicial de nós

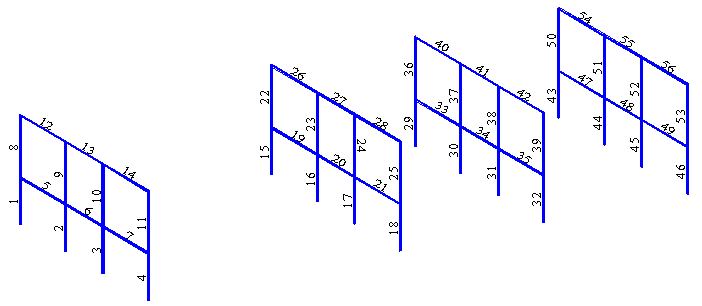

Numeração inicial de barras
EXEMPLO 1
Alterações na numeração de nós
Parâmetros:
- Número inicial do nó (na caixa de diálogo Numeração) = 1
- Ordem dos eixos: XYZ
- Etapa de numeração de nó: X=1, Y=10, Z=1000
- Etapa de numeração de objeto: X=1, Y=10, Z=1000
- Espaçamento: Y=10,0, Z=5,0
- Ocultar espaços onde não houver elementos de estrutura: selecionado para ambas as direções
- Orientação positiva para todas as direções
- Classificação de objetos: por pontos centrais
- Todos os nós selecionados

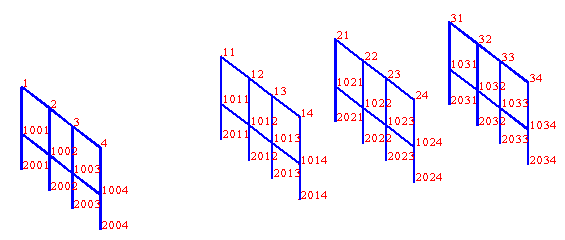

A imagem a seguir mostra os resultados do uso da renumeração geométrica na numeração de nós.
EXEMPLO 2
Alterações na numeração de nós
Parâmetros:
- Número inicial do nó (na caixa de diálogo Numeração) = 1
- Ordem dos eixos: XYZ
- Etapa de numeração de nó: X=1, Y=10, Z=1000
- Etapa de numeração de objeto: X=1, Y=10, Z=1000
- Espaçamento: Y=10,0, Z=5,0
- Ocultar espaços onde não houver elementos de estrutura: desmarcado para ambas as direções
- Orientação positiva para todas as direções
- Classificação de objetos: por pontos centrais
- Todos os nós selecionados

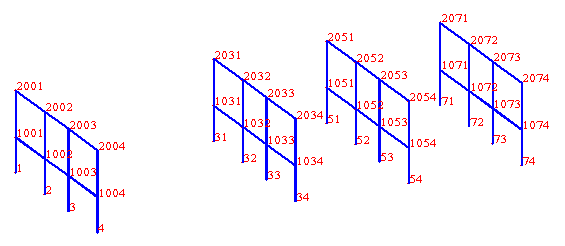

A imagem a seguir mostra os resultados do uso da renumeração geométrica na numeração de nós.
EXEMPLO 3
Alterações na numeração de nós
Parâmetros:
- Número inicial do nó (na caixa de diálogo Numeração) = 1
- Ordem dos eixos: XYZ
- Etapa de numeração de nó: X=1, Y=10, Z=1000
- Etapa de numeração de objeto: X=1, Y=10, Z=1000
- Espaçamento: Y=10,0, Z=5,0
- Ocultar espaços onde não houver elementos de estrutura: selecionado para ambas as direções
- Orientação positiva desmarcada para a direção Z (selecionada para as duas direções restantes)
- Classificação de objetos: por pontos centrais
- Todos os nós selecionados

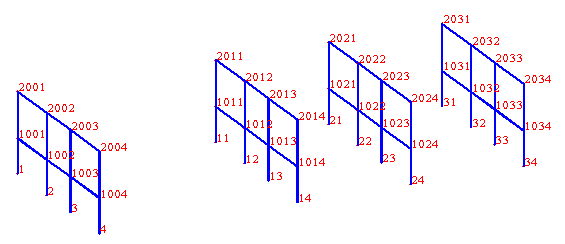

A imagem a seguir mostra os resultados do uso da renumeração geométrica na numeração de nós.
EXEMPLO 4
Alterações na numeração de barras
Parâmetros:
- Número inicial da barra/objeto (na caixa de diálogo Numeração) = 1
- Ordem dos eixos: XYZ
- Etapa de numeração de nó: X=1, Y=10, Z=100
- Etapa de numeração de objeto: X=1, Y=10, Z=100
- Largura Y=1, Z=1
- Ocultar espaços onde não houver elementos de estrutura: selecionado para ambas as direções
- Orientação positiva para todas as direções
- Classificação de objetos: por pontos centrais
- Todas as barras selecionadas

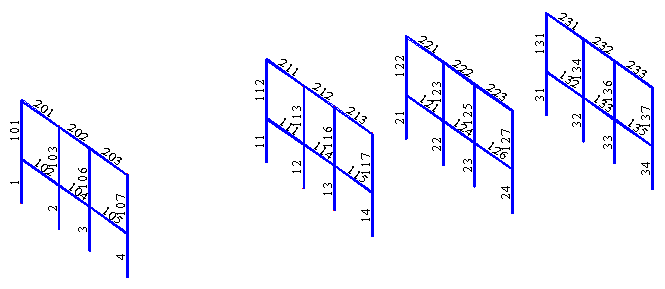

A imagem a seguir mostra os resultados do uso da renumeração geométrica na numeração de barras.
EXEMPLO 5
Modificação da numeração da barra
Parâmetros:
- Número inicial da barra/objeto (na caixa de diálogo Numeração) = 1
- Ordem dos eixos: XYZ
- Etapa de numeração de nó: X=1, Y=10, Z=100
- Etapa de numeração de objeto: X=1, Y=10, Z=100
- Largura Y=1, Z=1
- Ocultar espaços onde não houver elementos de estrutura: selecionado para ambas as direções
- Orientação positiva selecionada para as direções X e Y, desmarcada para a direção Z
- Classificação de objetos: por pontos centrais
- Todas as barras selecionadas

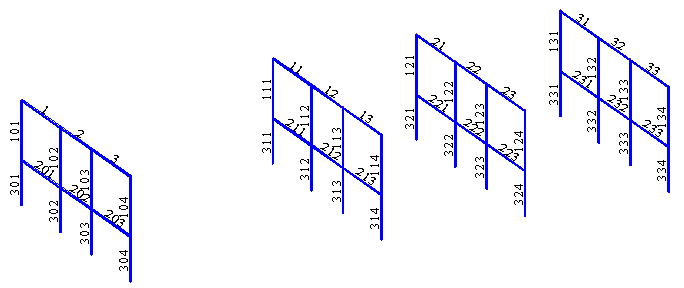

A imagem a seguir mostra os resultados do uso da renumeração geométrica na numeração de barras.
