Utilize o painel Parafusos da alma para definir os parâmetros de parafusos que conectam a placa com as almas da barra.
Caixa de diálogo Elementos
- Diâmetro
- Selecione um diâmetro para os parafusos.
- Grau do parafuso
- Selecione um eixo para o parafuso.
- Parte do cisalhamento
- Especifique se a parte de cisalhamento do parafuso é rosqueado ou não rosqueado.
- Categoria de conexão
- Especifique a categoria de conexão.
- Fator de deslizamento/Fator
- Para os parafusos da categoria B e C, especifique o fator de deslizamento e o fator ks
- Centro
- Calcula automaticamente a distância e1 entre o parafuso e o centro da conexão, como segue:
e1 = 0.5 * (hp - (r - 1) * p1).
Nota: Se a conexão for simétrica, esta opção não pode ser desativada. - Número de linhas
- Especifique o número de linhas de parafusos que você deseja criar. Nota: As linhas são identificada com a letra "D" no painel de visualização.
- Número de colunas
- Especifique o número de colunas de parafusos que você deseja criar. Nota: As colunas são identificadas pela letra "C" no painel de visualização.
- Distância e1
- Especifique a distância entre o parafuso e a aresta externa da placa da alma. Nota: Esta distância é identificada pelo o valor "e1" no painel de visualização.
- Espaçamento vertical
- Insira o espaçamento vertical entre os parafusos. Nota: Este valor é identificado por "p1" no painel de visualização.
- Distância e2
- Especifique a distância entre o parafuso e a aresta externa da placa da alma. Nota: Esta distância é identificada pelo o valor "e2" no painel de visualização.
- Espaçamento horizontal
- Insira o espaçamento horizontal entre os parafusos. Nota: Este valor é identificado por "p2" no painel de visualização.

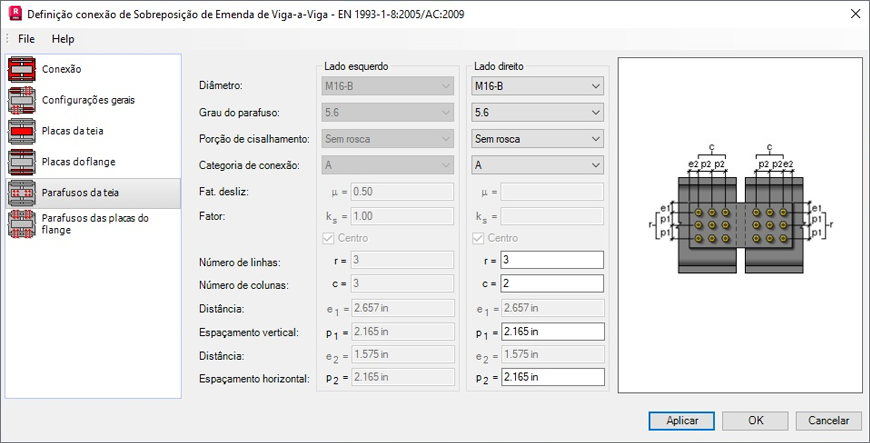

Conexão da sobreposição de emenda de Viga-para-Viga

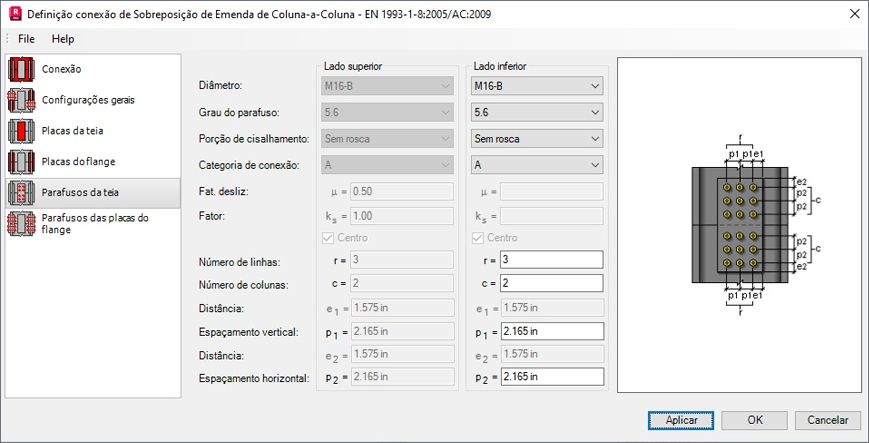

Conexão da sobreposição de emenda de Coluna-para-Coluna
