A geração de cargas de neve/vento para superfícies é semelhante à geração de cargas de neve/vento para estruturas 2D. As etapas sucessivas para gerar cargas de neve/vento para estruturas 2D e seus equivalentes para estruturas 3D são as seguintes:
|
Estrutura 2D |
Estruturas 3D |
|---|---|
|
1. Gere uma envoltória. |
1. Defina uma superfície (crie uma lista de superfícies). |
|
2. Especifique os parâmetros de norma. |
2. Especifique os parâmetros de norma. |
|
3. Gere coeficientes. |
3. Gere coeficientes (os valores dos coeficientes podem ser modificados). |
|
4. Aplique cargas às barras da estrutura. |
4. Gere cargas planas (usando as superfícies definidas) que são transferidas para barras da estrutura. |

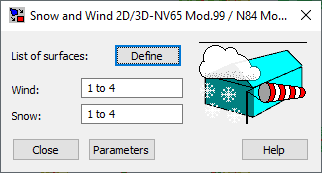

Abra a caixa de diálogo Neve e vento 2D/3D usando um dos métodos:
- Clique no menu Cargas > Vento e neve > Vento e neve 2D/3D.
- Clique em
.
- As cargas de vento são sempre calculadas com o coeficiente g = 1.
- Os coeficientes de Ce para telhados são sempre determinados considerando um telhado com superfícies planas.
- As cargas de neve não levam em conta o acúmulo de neve (neve nos acrotérios e em telhados múltiplos).
- A permeabilidade total ou parcial de paredes não é considerada.
Na caixa de diálogo, você especifica uma lista de superfícies nas quais os casos de carga de neve/vento devem ser gerados. Clicar em Definir abre a caixa de diálogo Polilinha – contorno que permite definir superfícies às quais cargas de neve e vento serão aplicadas. Nos campos Vento e Neve, as superfícies definidas pelo usuário podem ser selecionadas para gerar cargas de vento e neve, respectivamente. Você deve especificar o vento base e a pressão da neve dependendo do terreno da estrutura.
Para especificar parâmetros para gerar cargas de neve/vento automaticamente, clique em Parâmetros para abrir uma caixa de diálogo para especificar os parâmetros para uma norma selecionada.
