É possível usar o método de triangulação de Delaunay para criar uma malha de EF para qualquer superfície 2D. Todas as aberturas que estejam dentro do domínio devem ser definidas como arestas de contorno. Elas não serão consideradas durante a criação da malha de elemento finito (EF). Após selecionar o método de Delaunay, selecione o contorno para o qual será criada a malha do elemento.

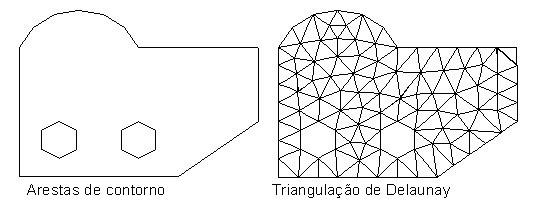

Um exemplo de malha de EF criada com o método de Delaunay:
Ao definir os parâmetros para o método de Delaunay, será possível especificar o método de geração de malha apenas como o método de Delaunay ou juntamente com o método de geração de nó adicional (método de Kang, usando emissores).
Os emissores são os nós definidos pelo usuário perto dos quais a malha de EF ficará mais espessa. Os parâmetros de espessura são fornecidos como parâmetros de Kang:
- Parâmetros H0 que definem o comprimento da primeira onda
- Parâmetros de Kang (H máx)
Os parâmetros específicos do método de Kang representam o seguinte:
- Hmáx – o comprimento da segunda até a última onda antes de finalizar o ajuste.
- Q – a relação do comprimento entre a onda seguinte e a anterior.
