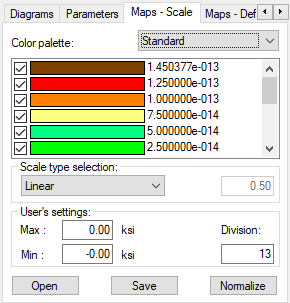

Na guia Mapas – Escala da caixa de diálogo Análise de tensão – Estrutura, é possível selecionar a paleta de cores para um mapa de tensão usado na vista de estrutura tridimensional gerada.
Altere os parâmetros de apresentação dos mapas de tensão:
- Selecione a paleta de cores
- 16 cores
- 256 cores
- tons de verde
- tons de azul
- tons de vermelho
- sombras de cinza
Para alterar uma cor em uma paleta, clique duas vezes na cor e, em seguida, selecione uma cor diferente na caixa de diálogo Cor.
- Selecione as cores a serem usadas para o mapa de quantidade
- Selecione um tipo de escala
- Linear
- Logarítmico
- Def. usuário
Ao selecionar a opção Definido pelo usuário, é possível alterar uma cor em uma escala clicando duas vezes na cor e, em seguida, selecionando uma cor diferente na caixa de diálogo Cor.
- Especifique as configurações do usuário
- Máximo – valor de força expresso em kips/polegadas quadradas
- Mínimo – valor de força expresso em kips/polegadas quadradas
- Divisão – número de divisões em que o mapa da quantidade selecionada será dividido
- Cores a serem usadas em um mapa de quantidade e os valores para cores.
É possível salvar a paleta de cores em um arquivo, abri-la de um arquivo ou normalizá-la. A normalização da escala ajusta a escala de uma quantidade selecionada ao adotar os valores mínimo e máximo da quantidade selecionada como os limites do intervalo.
