Placas de mesa

Utilize o painel Placas da mesa para definir as dimensões geométricas das placas nas barras da mesa.

Caixa de diálogo Elementos

Nota: Se a conexão não for simétrica, os parafusos da placa da mesa são divididos em dois painéis:

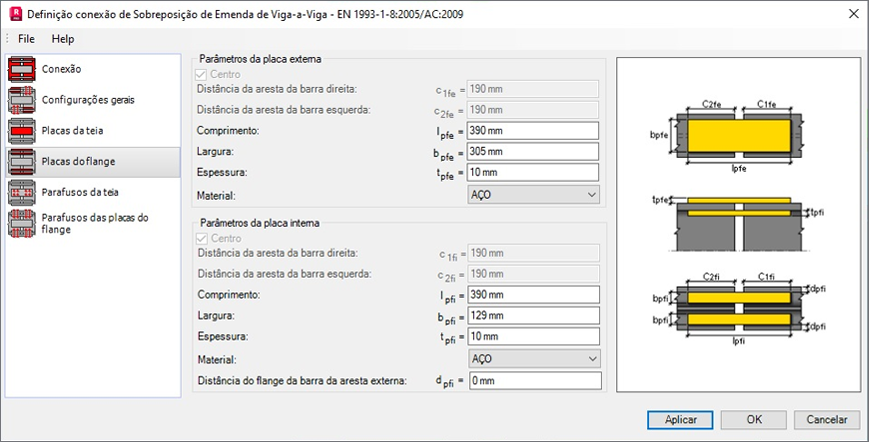

Placas superiores da mesa e Placas inferiores da mesa para conexões de sobreposição de emenda de Viga-para-Viga.

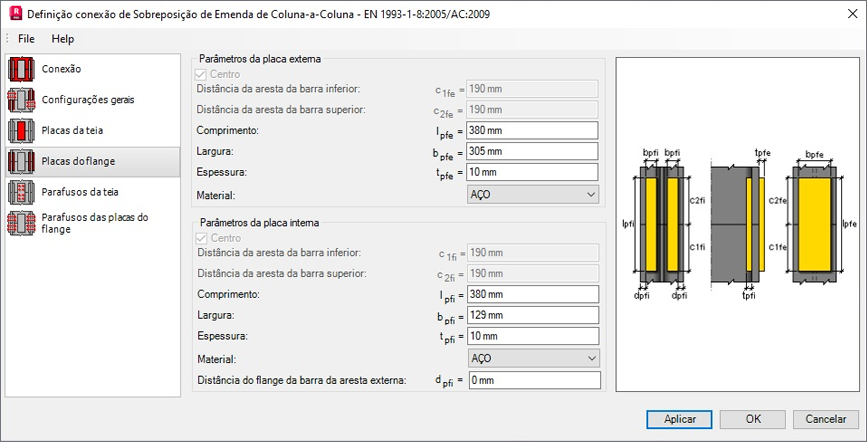

Placas da mesa direita e Placas da mesa esquerda para conexões de sobreposição de emenda de Coluna-para-Coluna

Centro: Calcula automaticamente a distância desde a aresta da barra e a distância da arestas da barra superior.
Nota: Se a conexão for simétrica, esta opção não pode ser desativada.
Distância da aresta da barra direita/inferior: Especifique a distância entre a placa e a aresta da barra direita ou inferior.
Nota: Se Centro for selecionado, ou se a conexão é simétrica, esta distância é calculada automaticamente.
Distância da aresta da barra esquerda/superior: Especifique a distância entre a placa e a aresta da barra esquerda ou superior.
Nota: Se Centro for selecionado, ou se a conexão é simétrica, esta distância é calculada automaticamente.
Comprimento: Insira o comprimento da placa.
Largura: Insira a largura da placa.
Espessura: Insira a espessura da placa.
Material: Selecione o material da placa.
Distância da mesa da aresta da barra externa: Especifique a distância entre as arestas da placa interna e a mesa da barra.
