O ViewCube é uma ferramenta de navegação interativa 3D que permite reorientar uma vista e definir a orientação atual de um modelo de estrutura. Ao clicar em uma face, aresta ou canto predefinido no ViewCube, é possível reorientar a vista de um modelo. Além disso, ao clicar e arrastar o ViewCube, é possível reorientar o modelo para diferentes direções.
Acesse a opção ViewCube selecionando Visualizar > ViewCube – Propriedades.
O ViewCube é exibido após você selecionar a opção Mostrar o ViewCube.
É possível exibir o ViewCube em um dos dois estados:
- inativo: o ViewCube é exibido transparente sobre a área de desenho por padrão para não obscurecer completamente a vista do modelo
- ativo: a ferramenta é exibida opaca e obscurece a vista dos objetos no modelo. O ViewCube se torna ativo quando você posiciona o cursor sobre ele.
O ViewCube oferece 26 áreas definidas nas quais é possível clicar para alterar a vista atual de um modelo. As 26 áreas definidas são divididas em três grupos: canto, borda e face. Das 26 áreas definidas, seis representam vistas padrão de um modelo: superior, inferior, frontal, posterior, esquerda e direita. As vistas ortogonais são definidas clicando em uma das faces no ViewCube. Usando as 20 áreas definidas (8 cantos e 12 arestas), é possível acessar vistas angulares de um modelo.
É possível clicar duas vezes nas áreas predefinidas no ViewCube (é possível distinguir as zonas A e B no ViewCube):
- Clique na zona B: projeção profunda do plano apropriado ou vista 2D/3D.
- Duplo clique na zona B: projeção do plano apropriado.
- Clique ou duplo clique na vista zona A: 3D.
É possível alterar a vista de um modelo com o ViewCube, não apenas clicando sobre uma área definida no ViewCube. Ao clicar e arrastar sobre o ViewCube, será possível reorientar a vista de um modelo para um ponto de vista personalizado diferente de um dos 26 pontos de vista predefinidos disponíveis.

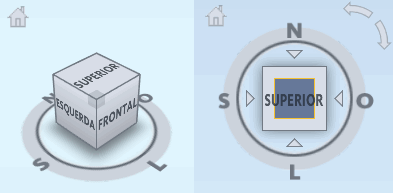

Quando você usa uma das vistas de face para exibir um modelo, são exibidos ícones adicionais junto ao ViewCube:
– setas de rolagem para rolar ou rotacionar a vista atual em 90 graus nas direções positiva ou negativa em torno do centro da vista.
– triângulos, um em cada lado do ViewCube, para rotacionar a vista atual para exibir uma das vistas da face adjacente.
– para ir para a Vista inicial do modelo.
O ViewCube também usa a bússola para indicar a direção da qual você visualiza um modelo. Para alterar o ponto de vista de um modelo, clique em uma direção selecionada na bússola (N, S, L, O). É possível exibir ou ocultar a bússola no menu de contexto do ViewCube após clicar com o botão direito do mouse no ViewCube e selecionar a opção Mostrar bússola.
Selecione o menu Vista > ViewCube – Propriedades para abrir a caixa de diálogo com as configurações para controlar a aparência do ViewCube. Nessa caixa de diálogo, é possível definir a posição, o tamanho e o nível de opacidade do ViewCube, entre outras opções.
