Adicionar ciclos de água

Use as ferramentas no Navegador do sistema para adicionar ciclos de água.

O Navegador do sistema exibe a hierarquia das zonas do sistema e dos sistemas analíticos (ciclos de água, sistemas de ar e equipamento de zona).

Para criar um ciclo de água

1. Abra um modelo e pressione F9 para exibir o Navegador do sistema.
2. Clique em Adicionar ciclo de água .

   O novo ciclo é adicionado à lista no Navegador do sistema e é selecionado na Paleta de propriedades.

   1. Em Dados de identidade, insira um nome para o ciclo de água.
   2. Em Análise de energia, selecione o tipo de ciclo.

      Dependendo do tipo do ciclo de água criado, são ativadas outras propriedades. Por exemplo, quando você cria um ciclo de água resfriada, a propriedade Tipo do refrigerador está ativada. As opções são Refrigerador de ar ou Refrigerador de água. Quando seleciona Refrigerador de água, é ativada a propriedade Ciclo de água do condensador, na qual você pode especificar um ciclo do condensador.

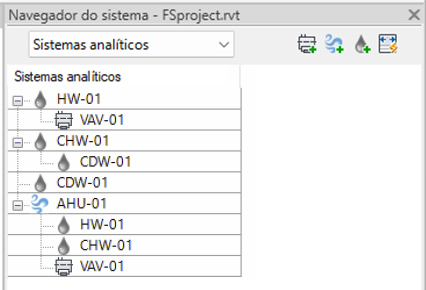

A árvore no Navegador do sistema exibe a hierarquia das zonas do sistema e dos sistemas analíticos (ciclos de água, sistemas de ar e equipamento de zona). Os ciclos de água e os sistemas de ar são mostrados no nível superior com seus ciclos de água e equipamento de zona associados mostrados abaixo.


Se um elemento ainda não tiver sido completamente definido, será exibido um ícone de aviso no Navegador do sistema.
