A zonas do sistema são elementos gráficos que são usados para designar áreas da construção que serão servidas por sistema de ar analíticos, ciclos de água e equipamento de zona.
Quando você cria o modelo analítico de energia, os espaços analíticos são adicionados a todos os volumes incluídos na geometria 3D. Cada espaço analítico é atribuído a uma zona do sistema que está dentro ou em contato com a zona. O relacionamento é exibido no Navegador do sistema.
Por espaço – Selecione espaços no modelo para gerar o limite da zona do sistema. As alterações subsequentes na geometria do espaço atualizarão o limite da zona. As zonas do sistema criadas pelo espaço podem ser convertidas em uma zona do sistema com base no esboço.
Por esboço – Use as ferramentas de esboço para criar um esboço fechado para definir uma zona do sistema ou use segmentos de esboço para cruzar espaços. Qualquer espaço analítico delimitado pelo limite do esboço ou cruzado por um segmento do esboço é atribuído à zona do sistema.

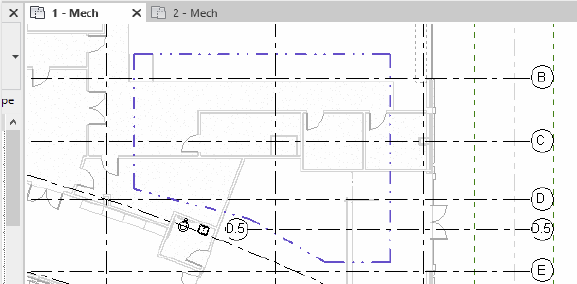

Zona do sistema por espaço
Para adicionar uma zona do sistema por espaço
- Abra uma vista de planta onde os espaços estejam visíveis.
- Clique na guia Analisar
painel Zoneamento Por espaço .
- Para adicionar um único espaço à zona, coloque o cursor sobre um espaço e, depois que o espaço for realçado, clique para adicionar o espaço à zona.
Para adicionar vários espaços a uma zona, desenhe uma caixa de seleção em torno dos espaços sendo adicionados ou pressione CTRL enquanto seleciona os espaços um a um.
- Clique em
(Concluir a edição da zona).
Zona do sistema por esboço
Para adicionar uma zona do sistema por esboço
- Abra uma vista de planta.
- Clique na guia Analisar painel Zoneamento Por esboço .
O modo Esboço é ativado.

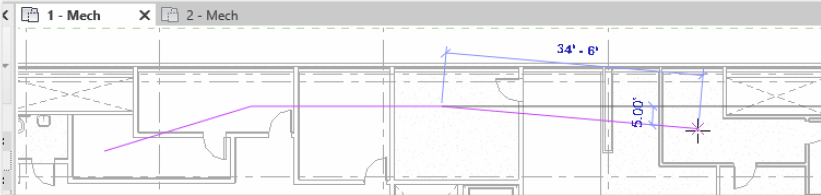

- Desenhe linhas e formas como necessário através de cada ambiente que deve ser incluído em uma área servida por um determinado sistema analítico. Qualquer ambiente ou espaço em contato com a linha é incluído.
Como alternativa, é possível adicionar uma zona do sistema como uma forma 2D usando ferramentas de esboço padrão. Qualquer coisa dentro da forma ou que entre em contato com a forma será parte da zona do sistema.
- Clique em (Concluir) para sair do modo de edição.

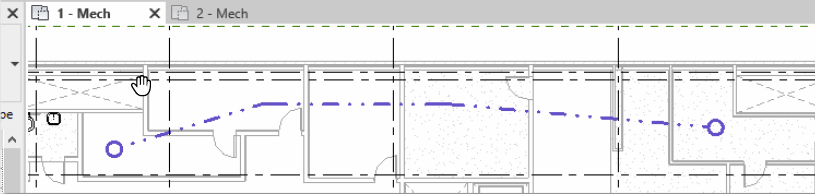

A zona do sistema é inserida. Para substituir as configurações de exibição, na guia Categorias de modelo analítico, use a caixa de diálogo Visibilidade/Sobreposição de gráficos.
- Selecione a zona do sistema para ver suas propriedades e atribuir o equipamento de zona.
