Altere as propriedades de instância para modificar sua linha de localização, restrições de base e superiores, altura e mais.
Para alterar as propriedades de instância, selecione o elemento e altere suas propriedades na paleta Propriedades.
| Nome | Descrição |
|---|---|
| Restrições | |
| Linha de localização | Uma linha de localização para a parede no plano especificado. A linha de localização da parede permanece a mesma para aquela parede, mesmo se o tipo for alterado. |
| Deslocamento da linha de localização | Desloca o painel da parede na distância especificada em uma direção perpendicular a face da parede cortina. |
| Restrição base | O nível base da parede. Por exemplo Nível 1. |
| Deslocamento base | A altura da parede de sua restrição base. Esta propriedade somente está ativada quando a Restrição base está definida para um nível. |
| Base anexada | Indica se a base da parede está anexada a outro componente do modelo, como um piso (somente leitura). |
| Distância da extensão da base | A distância pela qual você moveu a base das camadas em uma parede. Consulte Estrutura composta. Este parâmetro está ativado quando as camadas da parede são extensíveis. |
| Restrição superior | A altura da parede se estende para um valor especificado em Altura não conectada. |
| Altura não conectada | A altura da parede quando ela é desenhada, medida para acima de sua base. |
| Deslocamento superior | O deslocamento da parede do nível superior. Este parâmetro somente está ativado quando o Limite superior está definido para um nível. |
| Topo da parede é anexado | Indica se o topo da parede está anexado a outro componente do modelo, como um telhado ou forro (somente leitura). |
| Distância de extensão superior | A distância pela qual você moveu o topo das camadas em uma parede. Consulte Estrutura composta. Este parâmetro está ativado quando as camadas da parede são extensíveis. |
| Delimitação de ambiente | Se for selecionada, significa que a parede faz parte de um limite de ambiente. Se não for selecionada, significa que a parede não faz parte de um limite de ambiente. Esta propriedade é de somente leitura antes de criar uma parede. Após você desenhar a parede, poderá selecioná-la e a seguir modificar esta propriedade. |
| Relativo a massa | Indica que o elemento foi criado a partir de uma elemento de massa. Este é um valor de somente leitura. |
| Definição de seção transversal | |
| Corte transversal | Determina se a parede é vertical, inclinada ou cônica. A estrutura da parede deve ter uma camada variável definida para que a opção cônica esteja disponível. Consulte Sobre as paredes compostas. |
| Ângulo a partir da vertical | Somente é exibido quando Inclinado é selecionado para Corte transversal. Especifica o ângulo de uma parede inclinada. Especifique um ângulo entre 90° e -90°, em que 0° é vertical. Consulte Inserir uma parede inclinada.

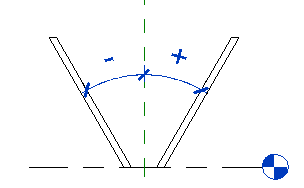

Nota: A inclinação positiva ou negativa, como indicado no parâmetro Ângulo a partir da vertical, é determinado pela direção na qual a parede é desenhada. Na direção de extração, a direita é sempre positiva e a esquerda é sempre negativa.
|
| Ativar sobreposições do ângulo | Disponível quando a seção transversal cônica está selecionada. Ative para substituir os ângulos internos e externos definidos nas propriedades de tipo de parede de uma parede com conicidade. |
| Ângulo externo | Ângulo (na vertical) da face externa da parede. Os valores positivos inclinam a aresta superior da face da parede em direção ao centro da parede; os valores negativos inclinam a aresta superior da face da parede para fora do centro da parede. |
| Ângulo interno | Ângulo (na vertical) da face interna da parede. Os valores positivos inclinam a aresta superior da face da parede em direção ao centro da parede; os valores negativos inclinam a aresta superior da face da parede para fora do centro da parede. |
| Gráficos | |
| Marca central visível | Selecione para exibir a marca central durante a criação de uma parede com base em um arco, uma elipse ou uma elipse parcial. |
| Marcas de foco visíveis | Selecione para exibir as marcas de foco durante a criação de uma parede com base em uma elipse ou uma elipse parcial. |
| Estrutural | |
| Uso estrutural | O uso estrutural da parede. Esta propriedade é de somente leitura antes de criar uma parede. Após você desenhar a parede, poderá selecioná-la e a seguir modificar esta propriedade. |
| Cotas | |
| Comprimento | O comprimento da parede (somente leitura). |
| Area | A área da parede (somente leitura). |
| Volume | O volume da parede (somente leitura). |
| Dados da identidade | |
| Comentários | Comentários específicos adicionados para descrever a parede. |
| Marcação | Uma legenda aplicada a uma parede. Usualmente um valor numérico. Este valor precisa ser único para cada parede no projeto. O Revit lhe avisa se o número já está sendo usado mas permite continuar a usá-lo. É possível ver o aviso utilizando a ferramenta Rever avisos. Consulte Revisando as mensagens de aviso. |
| Categorizar como | Indica se o painel da parede deve ser tabulado como um painel cortina ou uma parede. |
| Fase | |
| Criado na fase | A fase em que a parede foi criada. |
| Demolido por fase | A fase em que a parede foi demolida. |
