Personalizar a automação física para analítica

Personalize a automação do modelo físico para analítico e aprimore o resultado com base nas particularidades do projeto.

Para personalizar os parâmetros físicos para analíticos:

1. Na guia Analisar painel Modelo analítico estrutural, clique em (Automação analítica).
2. Na lista suspensa, clique em (Executar físico para analítico para construções).

A automação física para analítica tem quatro configurações que podem ser personalizadas.

Alinhamento de nível

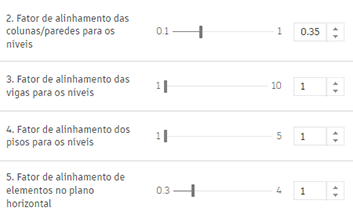

É possível personalizar o intervalo vertical no qual a ferramenta de automação procura um nível para alinhar o elemento analítico criado. Há três fatores que podem ser ajustados para aprimorar o alinhamento de nível, um para cada grupo de elementos:

• Elementos verticais – Colunas e paredes.
• Vigas.
• Pisos e lajes.

Além desse fator, os Níveis com os parâmetros Estruturais ativados têm uma prioridade maior em comparação aos que não possuem.

Nota: Essa pode ser uma diferenciação útil quando, para cada andar, há mais de um nível definido. Se você tiver um específico que gostaria que a ferramenta de automação usasse, ative o parâmetro Estrutural para ele.

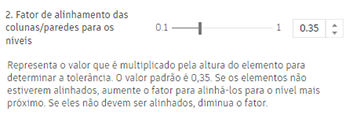

Fator de alinhamento das colunas/paredes para os níveis

Ajuste esse fator para especificar até onde a ferramenta de automação deve procurar um nível no qual a extremidade mais próxima da coluna/parede será projetada.

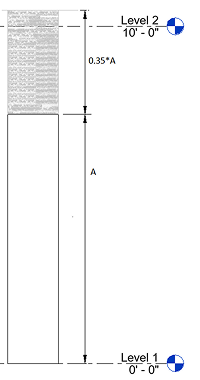

O valor padrão é definido como 0,35 da altura da coluna/parede, mas pode ser ajustado até 1.

Nota: Essa tolerância é específica para cada elemento, pois é calculada com base na altura do elemento.

Nota: Se não for encontrado nenhum nível dentro dessa tolerância, a coluna/parede não será aparada/estendida.

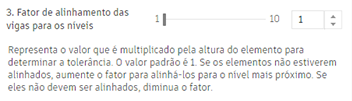

Fator de alinhamento das vigas para os níveis

Ajuste esse fator para especificar até onde a ferramenta de automação deve procurar um nível no qual a viga analítica será projetada.

O valor padrão é definido como 1 da altura da seção transversal da viga, mas pode ser ajustado até 10.

Nota: Essa tolerância é específica para cada elemento, pois é calculada com base na altura da seção transversal do elemento.

Nota: Se nenhum nível for encontrado nessa tolerância, a viga analítica será criada no eixo geométrico do elemento físico.

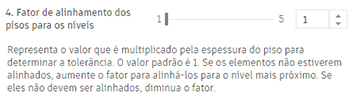

Fator de alinhamento dos pisos para os níveis

Ajuste este fator para especificar até onde a ferramenta de automação deve procurar um nível no qual os pisos analíticos serão projetados.

O valor padrão é definido como 1 da altura da espessura, mas pode ser ajustado até 5.

Nota: Essa tolerância é específica para cada elemento, pois é calculada com base na espessura do elemento.

Nota: Se não for encontrado nenhum nível nessa tolerância, os pisos analíticos serão criados na face superior da viga física.

Alinhamento na planta

Permite personalizar a simplificação do modelo analítico em termos de alinhamento na planta.

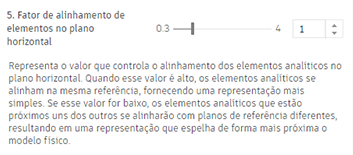

O alinhamento na planta está agrupando os elementos dentro de uma tolerância calculada para serem alinhados com a mesma referência. A tolerância calculada é uma média da espessura e da largura do corte transversal de todas as paredes e vigas selecionadas.

Ela pode ser multiplicada por um fator. O valor padrão desse fator é 1 e pode ser multiplicado até 4 vezes.

Nota: Um fator pequeno diminui a tolerância, resultando no posicionamento de elementos analíticos que, em sua maioria, seguem o posicionamento físico correspondente no plano. Um fator maior aumenta a tolerância, levando a um modelo analítico mais simplificado, em que o alinhamento dos elementos analíticos é um pouco mais generalizado em relação a seus correspondentes físicos no plano.

Para personalizar a configuração de espessura da parede:

Quando a opção Usar espessura estrutural estiver ativada, a automação do modelo analítico usará a espessura da camada estrutural da parede/piso/laje ao criar ou atualizar o painel analítico.

1. Na guia Analisar painel Modelo analítico estrutural, clique em (Automação analítica).
2. Na lista suspensa, selecione (Executar físico para analítico para construções).
3. Em Modificar | Configurações, para Painel analítico, clique na caixa de seleção Usar espessura estrutural.
