Automação física para analítica

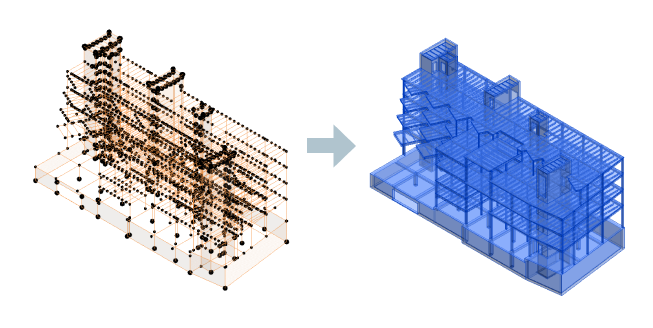

Gere o modelo analítico estrutural dos elementos físicos estruturais selecionados. O modelo analítico resultante é melhor conectado e alinhado com as principais referências horizontais e verticais geradas com base no modelo físico.

Para automatizar a criação do modelo analítico usando o modelo físico como contexto:

Nota: Os elementos que não têm uma linha de localização são ignorados.

1. Na guia Analisar painel Modelo analítico estrutural, clique em (Automação analítica).
2. Na lista suspensa, selecione (Executar físico a analítico para construções).
3. Clique em (Executar).

O modelo analítico é criado.

Nota: A ferramenta de automação pré-seleciona apenas os elementos físicos suportados sem quaisquer elementos analíticos já associados.

• É possível ajustar a seleção.
• Você ainda pode usar o Reprodutor do Dynamo para executar a automação:
  1. Na guia Analisar painel Modelo analítico estrutural, clique em (Automação analítica).
  2. Na lista suspensa, selecione (Personalização da automação).
