Modificar um gancho do vergalhão

Ajuste manualmente a localização e orientação do gancho do vergalhão ao desenhar ou modificar o vergalhão.

1. Mover ganchos de amarração e estribo. Selecione o vergalhão.

2. Pressione a BARRA DE ESPAÇO para rotacionar a forma do vergalhão e a orientação do gancho.

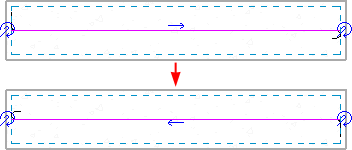

3. Inverter orientação do gancho. Selecione o vergalhão.

4. Clique na guia Modificar | Vergalhão estruturalpainel Modo (Editar croqui).

5. Clique em para inverter a orientação do gancho.

6. Clique na guia Modificar | Vergalhão estrutural > Editar croqui do vergalhãopainel Modo (Concluir modo de edição) para visualizar a orientação do gancho.

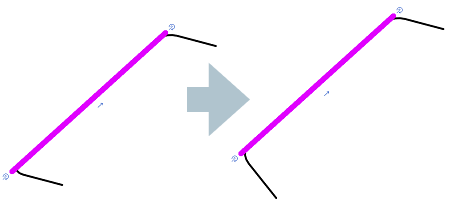

7. Trocar extremidades do gancho. Selecione o vergalhão.
8. Clique na guia Modificar | Vergalhão estruturalpainel Modo (Editar croqui).
9. Clique no Controle de permuta do gancho para permutar os ganchos em cada extremidade do vergalhão colocado.

10. Clique na guia Modificar | Vergalhão estrutural Editar croqui do vergalhãopainel Modo (Concluir modo de edição).

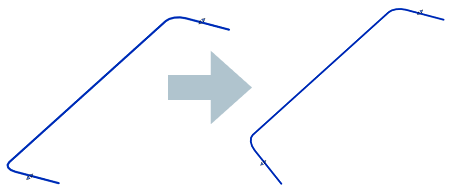

11. Rotacionar ganchos. Selecione o vergalhão.
12. Na paleta Propriedades, modifique os parâmetros Rotação no início e/ou Rotação no final.

13. Clique na guia Modificar | Vergalhão estruturalpainel Modo (Editar croqui). Na paleta Propriedades, modifique os parâmetros Rotação do gancho no início e/ou Rotação do gancho no final.

14. Clique na guia Modificar | Vergalhão estruturalpainel Modo (Editar família). Clique na guia Modificar painel Propriedades (Tipos de família). Na caixa de diálogo Parâmetros de forma do vergalhão, modifique os parâmetros Rotação no início e/ou Rotação no final.
