Criar formas de vergalhão 3D padrão rotacionando os ganchos e as manivelas

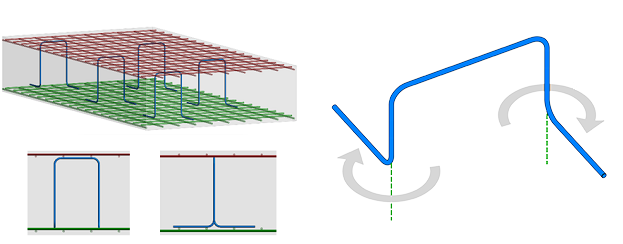

Coloque o vergalhão com ganchos ou manivelas 3D rotacionados ou rotacione os ganchos ou as manivelas das barras existentes. Ao rotacionar os ganchos ou as manivelas nas extremidades do vergalhão, será criada uma forma de vergalhão 3D se os segmentos de barra, gancho e manivela não estiverem mais no mesmo plano.

A forma da barra será coincidente com uma forma existente com rotação similar ou será criada uma nova forma em vários intervalos de rotação do gancho. Também é possível fazer corresponder as barras de forma livre às formas de vergalhão com ganchos/manivelas rotacionados, garantindo que os dados de fabricação possam ser extraídos para essas barras.

Dica: Assegure-se de incluir os ganchos na definição da forma do vergalhão para o comportamento de correspondência da forma que ocorrerá. Para fazer isso:

1. Na guia Estrutura painel Armadura clique na seta e selecione Configurações da armadura.
2. Na caixa de diálogo Configurações da armadura Configurações gerais da armadura, marque a caixa de seleção Incluir ganchos na definição Forma do vergalhão.

Essas formas 3D, bem como as barras multiplanares existentes, são exibidas em vistas de planta e isométricas, no navegador de formas de vergalhão ou ao alterar a forma de uma barra existente.

É possível escolher a forma desejada durante a colocação do vergalhão, bem como ao alterar a forma de uma barra existente.

Rotação de gancho ou manivela, formas de vergalhão e numeração

A rotação de gancho e manivela é levada em conta ao definir uma forma de vergalhão. Para isso, os ganchos precisam ser incluídos na definição da forma de vergalhão, alternando a opção em Configurações da armadura, enquanto as manivelas sempre definem a forma de vergalhão.

A numeração do vergalhão compara a forma de vergalhão, os comprimentos dos segmentos, a rotação de gancho ou manivela para determinar o número de cada barra.

No caso simples de uma barra reta, as rotações idênticas manterão os ganchos/manivelas no mesmo plano e farão a correspondência com uma forma de vergalhão com rotação de 0 graus (formas padrão na biblioteca).

Se os ganchos ou as manivelas tiverem diferentes rotações e não estiverem no mesmo plano, uma nova forma será criada para cada intervalo de 15 graus.

No exemplo a seguir, as duas barras têm a mesma forma de vergalhão porque o ângulo de rotação do gancho no início está no intervalo de 15 graus. Os números de vergalhão são diferentes porque as rotações do gancho são diferentes (40 e 45 graus)

Número do vergalhão	1	1	3	4
Forma	02	02	Forma do vergalhão 1	Forma do vergalhão 1
Rotação do gancho no início	0°	230°	40°	45°
Rotação do gancho no final	0°	230°	90°	90°

Dica: É possível usar esta rotação para modelar as amarrações em uma parede, distribuída em uma direção, mas conectando as barras em uma direção diferente.

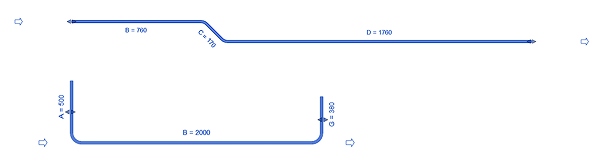

Substituir comprimentos do gancho ou da manivela por instância

Alterne a opção Substituir comprimentos do gancho ou Substituir comprimentos da manivela na paleta Propriedades ou em uma tabela de vergalhões para editar os comprimentos dos ganchos ou das manivelas diretamente para cada instância do vergalhão. Isso é aplicável a qualquer vergalhão com ganchos ou manivelas e requer que os comprimentos dos ganchos ou das manivelas sejam atribuídos a um parâmetro de forma de vergalhão.

É possível editar os comprimentos dos segmentos na paleta Propriedades, em uma tabela ou diretamente na tela clicando em qualquer um dos valores.

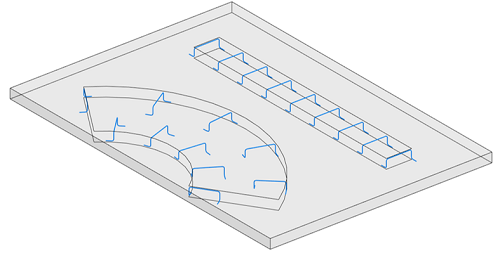

Armadura do caminho e ganchos 3D

Use as formas de vergalhão com ganchos 3D dentro da armadura do caminho para distribuir os suportes do vergalhão no projeto.

Dica: Selecione a barra dentro da armadura do caminho e pressione a barra de espaço para rotacioná-la e orientá-la de uma forma diferente.

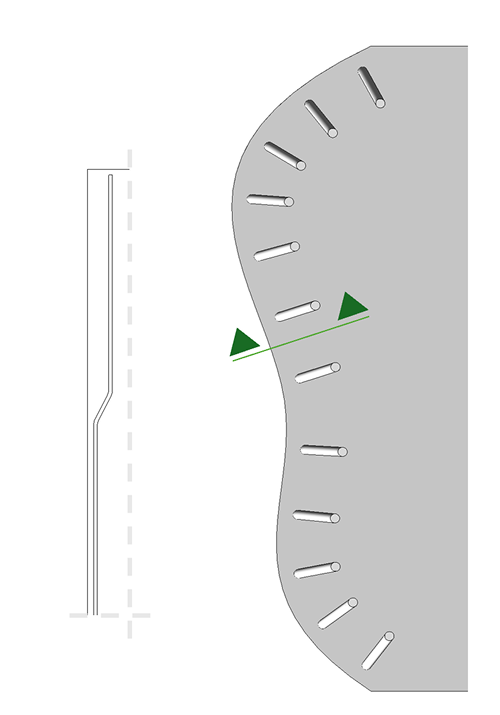

Rotação do gancho ou da manivela do vergalhão de forma livre

Para o vergalhão de forma livre, a rotação padrão do gancho ou da manivela (0 graus) é perpendicular à superfície hospedeira.
