Use a caixa de diálogo Comprimentos da emenda para definir os parâmetros de comprimento da emenda para um tipo de vergalhão.
Para acessar a caixa de diálogo Comprimentos da emenda, clique no botão Editar comprimentos da emenda nas Propriedades de tipo do vergalhão. Você pode encontrar os diagramas desses parâmetros nas imagens abaixo da tabela a seguir.
| Nome | Descrição |
|---|---|
| Nome dos tipos de emenda | Essa é uma lista preenchida automaticamente dos tipos de emenda do vergalhão disponíveis no projeto, para este tipo de vergalhão. |
| Multiplicador de sobreposição | Exibe o valor somente leitura do multiplicador de comprimento da sobreposição definido no tipo de emenda. |
| Cálculo automático de sobreposição | Desmarque essa caixa de seleção para substituir o cálculo automático do comprimento da sobreposição. O cálculo automático usa o parâmetro Diâmetro da barra. |
| Comprimento da sobreposição | Exibe o comprimento da sobreposição para o tipo de emenda e o tipo de vergalhão. Se o cálculo automático de sobreposição estiver desmarcado, será possível editar esse valor diretamente. |
| Multiplicador de escalonamento | Exibe o valor somente leitura do multiplicador de escalonamento definido no tipo de emenda. |
| Cálculo automático escalonado | Desmarque essa caixa de seleção para substituir o cálculo automático do comprimento do escalonamento. O cálculo automático usa o parâmetro Comprimento da sobreposição. |
| Comprimento do escalonamento | Exibe o comprimento do escalonamento para o tipo de emenda e o tipo de vergalhão especificados. Se a opção Cálculo automático escalonado estiver desmarcada, será possível editar esse valor diretamente. |

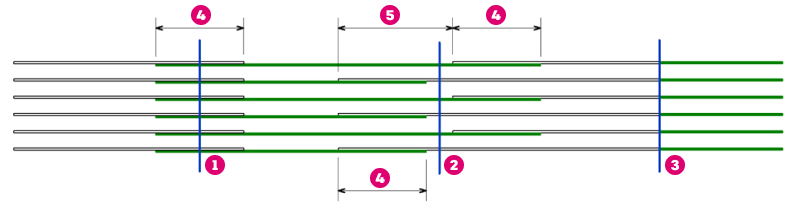

A imagem a seguir representa os parâmetros que definem uma emenda do vergalhão. A chave para cada tipo de emenda e cota é a seguinte:
Sobreposição de emenda
Sobreposição de emenda escalonada
Emenda de extremidade a extremidade
Comprimento da sobreposição
Comprimento do escalonamento
Nota: Para definir uma emenda de extremidade a extremidade, é possível alterar a propriedade de tipo Barras de mudança para Nenhuma e definir o deslocamento como 0. Para também escalonar barras emendadas extremidade a extremidade, é possível abrir a caixa de diálogo Comprimentos da emenda para o tipo de vergalhão e editar o Comprimento do escalonamento para aquele tipo de emenda.
