Definir e modificar as emendas do vergalhão

Saiba como definir e modificar uma emenda do vergalhão em uma vista.

No Navegador de projeto, navegue para Famílias Vergalhão estrutural Emenda do vergalhão.

1. Clique com o botão direito do mouse em uma emenda do vergalhão e selecione Duplicar.
2. Clique duas vezes na nova cópia.
3. Defina se as barras de emenda são deslocadas, o Multiplicador de comprimento de escalonamento e o Multiplicador de comprimento da sobreposição.
4. Clique com o botão direito do mouse no novo tipo de emenda e selecione Renomear. Insira um nome para o tipo de emenda.
5. Clique em OK.
6. Use o comando Emenda e crie novas emendas ou use Modificar emendas para alterar o tipo de emendas de vergalhão existentes.

Modificar emendas

Exiba todas as emendas de vergalhão que podem ser modificadas na vista. É possível selecionar, mover, alterar o tipo e as propriedades da emenda, bem como excluir ou remover emendas na vista.

Para modificar emendas:

1. Selecione um ou mais conjuntos de vergalhões.
2. Clique em Modificar | Vergalhão estrutural painel Emenda (Vergalhão de emenda).
3. Clique em Modificar | Vergalhão de emenda painel Emenda (Modificar emendas) ou clique em (Modificar), no painel Selecionar.

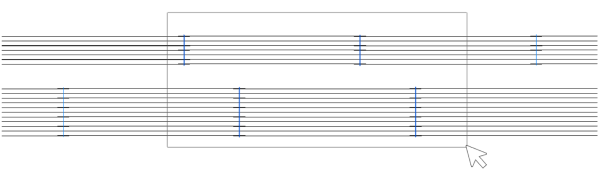

4. Todas as emendas na vista são exibidas.
   Nota:

   • É possível alterar o tipo de emenda para várias emendas ao mesmo tempo.
   • É possível selecionar emendas existentes, mover, girar ou usar a ferramenta Alinhar para alinhá-las com outras referências. Consulte Alinhar elementos.

Para excluir uma emenda:

1. Selecione a emenda e clique em Excluir.
2. Os conjuntos anteriormente conectados são unificados.

Para remover uma emenda e manter os conjuntos anteriormente conectados no local:

1. Selecione a emenda.
2. Clique em Modificar | Vergalhão de emenda painel Emenda (Remover emenda).
3. A emenda é removida, mas os conjuntos previamente conectados são mantidos no local e suas restrições são redefinidas.

Para editar a aparência da linha de emenda:

1. Abra a caixa de diálogo Exibição de visibilidade e gráficos.
2. Clique no botão Estilos de objeto... na parte inferior esquerda.
3. Na caixa de diálogo Estilos de objeto guia Objetos de modelo categoria Vergalhão estrutural, edite as propriedades Linhas de localização de emenda.

   OU

4. Na caixa de diálogo Exibição de visibilidade e gráficos, substitua o estilo de linha para uma vista específica.

Consulte Sobre a caixa de diálogo Exibição de visibilidade e gráficos e Estilos de objeto.
