Saiba como avaliar o alinhamento e a conectividade do modelo após o processo de automação e como identificar os elementos para os quais o modelo analítico não foi criado.
Avaliar o alinhamento do modelo
É possível avaliar o alinhamento do modelo analítico visualmente ou usando tabelas.
Para avaliar o alinhamento para os níveis:
- Vistas
- Use a direção da vista frontal/esquerda/posterior/direita em 3D.
- Use elevações ou cortes.
- Isolar elementos ou grupo de elementos.
- Oculte as aberturas analíticas – esses elementos não estão alinhados com os níveis.
- Tabelas
- Crie tabelas para nós analíticos usando o deslocamento de nível associado. Procure (filtre) nós com esse parâmetro diferente de 0.
Avaliar a conectividade do modelo
É possível avaliar o alinhamento do modelo analítico visualmente.
Para avaliar a conectividade dos nós:
- Filtros da vista
- Crie filtros que marcam os nós não conectados.
- Oculte os nós hospedados para facilitar a avaliação.
- Tabelas
Identificar os elementos para os quais o modelo analítico não foi criado

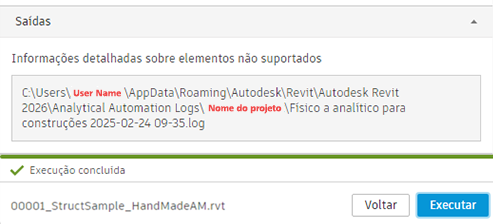

Ao final do processo de automação, um registro é gerado.
Nesse registro, é possível localizar todos os elementos selecionados para os quais a ferramenta de automação não criou a representação analítica.
Esses elementos estruturais físicos podem ser identificados usando suas IDs.
