É possível anotar a região da armadura da área usando símbolos e identificadores personalizados. Isso fornece informações sobre o tipo de armadura e detalhes específicos do limite.
Colocar um símbolo de armadura da área
- Clique na guia Anotação
painel Símbolo
(Símbolo da armadura da área).
Nota: É possível carregar símbolos de armadura da biblioteca caso nenhum exista no projeto. - (Opcional) Para colocar automaticamente o identificador, clique na guia Anotaçãopainel Símbolo (Símbolo de armadura da área)

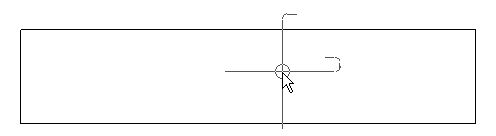

(Colocar automaticamente). O primeiro clique na armadura da área automaticamente coloca o identificador no centro.
- Para posicionar manualmente o identificador, desative Colocação automática, clique uma vez para selecionar a armadura da área e clique novamente para colocar o identificador.

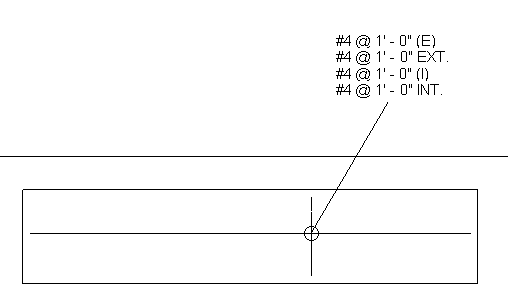

Colocar um identificador de armadura da área
- Clique na guia AnotaçãoPainel Identificador
(Identificar por categoria).
Nota: É possível carregar identificadores de armadura da biblioteca caso nenhum exista no projeto. - Selecione a armadura da área na qual deseja inserir o identificador.
É possível incluir propriedades principais de espaçamento ao editar a legenda do identificador. Espaçamento principal inferior/interno e Espaçamento principal superior/externo estão disponíveis para os Parâmetros de categoria.
- Pressione ESC para sair da ferramenta Identificador.
Nota: Para solucionar erros de arredondamento que podem se manifestar ao identificar a armadura da área, é possível alterar as unidades de medida para o volume e o comprimento de armadura. Clique na guia Gerenciarpainel Configurações
(Unidades do projeto). Em Volume de armadura ou Comprimento de armadura, ajuste as unidades, o arredondamento e a representação de símbolos conforme necessário.
