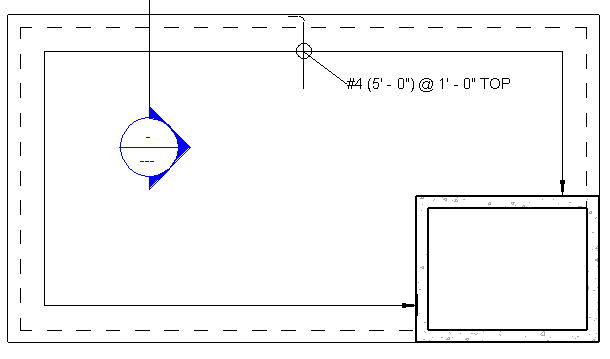

Identificador da armadura do caminho

É possível anotar a região de armadura do caminho usando símbolos e identificadores personalizados. Isso fornece informações sobre o tipo de armadura e detalhes específicos do limite.

Colocar um símbolo de armadura do caminho

1. Clique na guia Anotaçãopainel Símbolo (Símbolo da armadura do caminho).
   Nota: É possível carregar símbolos de armadura da biblioteca caso nenhum exista no projeto.
2. (Opcional) Para colocar automaticamente o identificador, clique na guia Anotaçãopainel Símbolo (Símbolo de armadura do caminho) (Inserir automaticamente). O primeiro clique na armadura do caminho coloca automaticamente o identificador no centro.
3. Para posicionar manualmente o identificador, desative a opção Colocação automática, clique uma vez para selecionar a armadura do caminho e clique novamente para colocar o identificador.


Inserção de um identificador de armadura do caminho

1. Clique na guia AnotaçãoPainel Identificador (Identificar por categoria).
   Nota: É possível carregar identificadores de armadura da biblioteca caso nenhum exista no projeto.
2. Selecione a armadura do caminho para inserir o identificador.

3. Pressione ESC para sair da ferramenta Identificador.
