Функция «Обнаружить и преобразовать» позволяет анализировать чертежи для быстрого определения объектов, которые можно преобразовать в блоки. Эта функция экономит время, повышает производительность и уменьшает количество ошибок в процессе преобразования блоков.
Прим.: Функция «Обнаружить и преобразовать» в настоящее время является предварительной версией. Это означает, что возможность обнаружения постоянно совершенствуется. Что такое предварительная версия?
В функции AutoCAD «Обнаружить и преобразовать» используется технология Autodesk AI для поиска и распознавания в чертеже объектов, которые можно преобразовать в блоки.

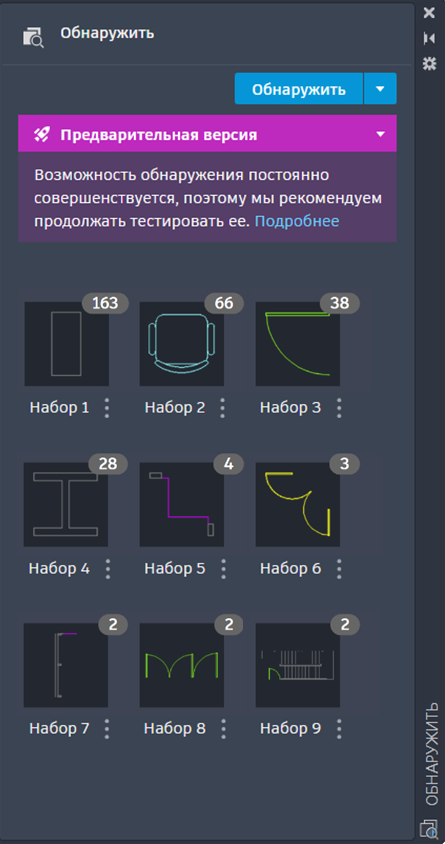

При запуске функции обнаружения Autodesk AI сканирует геометрию чертежа. По завершении анализа чертежа на палитре отображается уведомление о наборах обнаруженных объектов, которые можно преобразовать в блоки. Набор представляет собой группу обнаруженных подобных объектов, которые можно преобразовать в один блок.

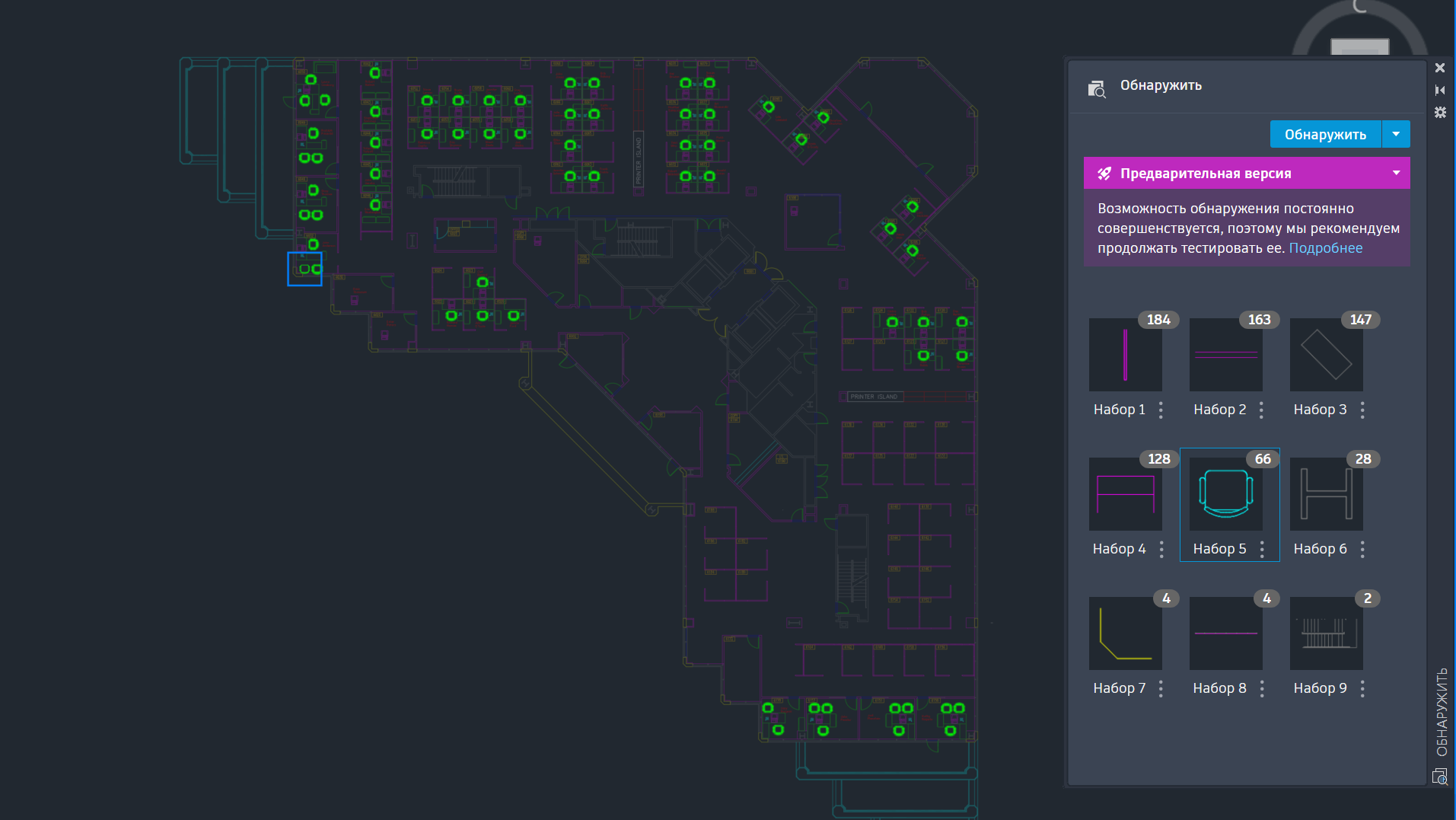

Если щелкнуть значок вертикального многоточия рядом с каждым пронумерованным набором, можно выбрать команду его преобразования в новый или существующий блок либо редактирования основного экземпляра, который является определением основного блока при преобразовании в новый блок. Если выполняется преобразование в существующий блок, то основной экземпляр используется для определения масштаба вставки и угла поворота для блока.

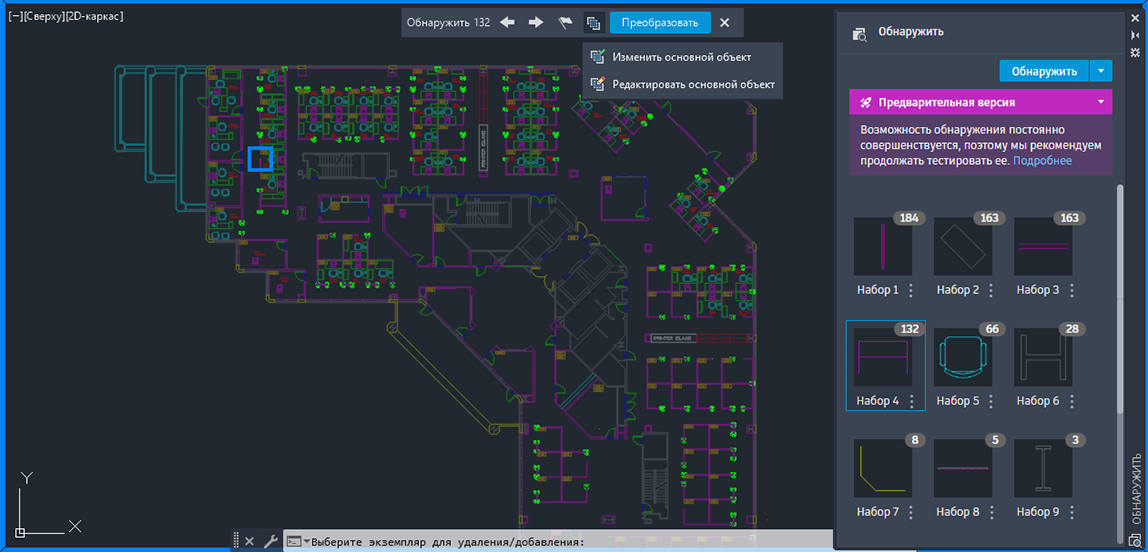

В режиме проверки панель инструментов «Обнаружение» отображается в верхней части окна чертежа.
На панели инструментов можно выполнять следующие действия:
- просмотр общего количества найденных экземпляров в наборе;
- переход к предыдущему или следующему экземпляру чертежа;
- изменение или редактирование основного экземпляра, который выделен синей рамкой;
- преобразование в блок.

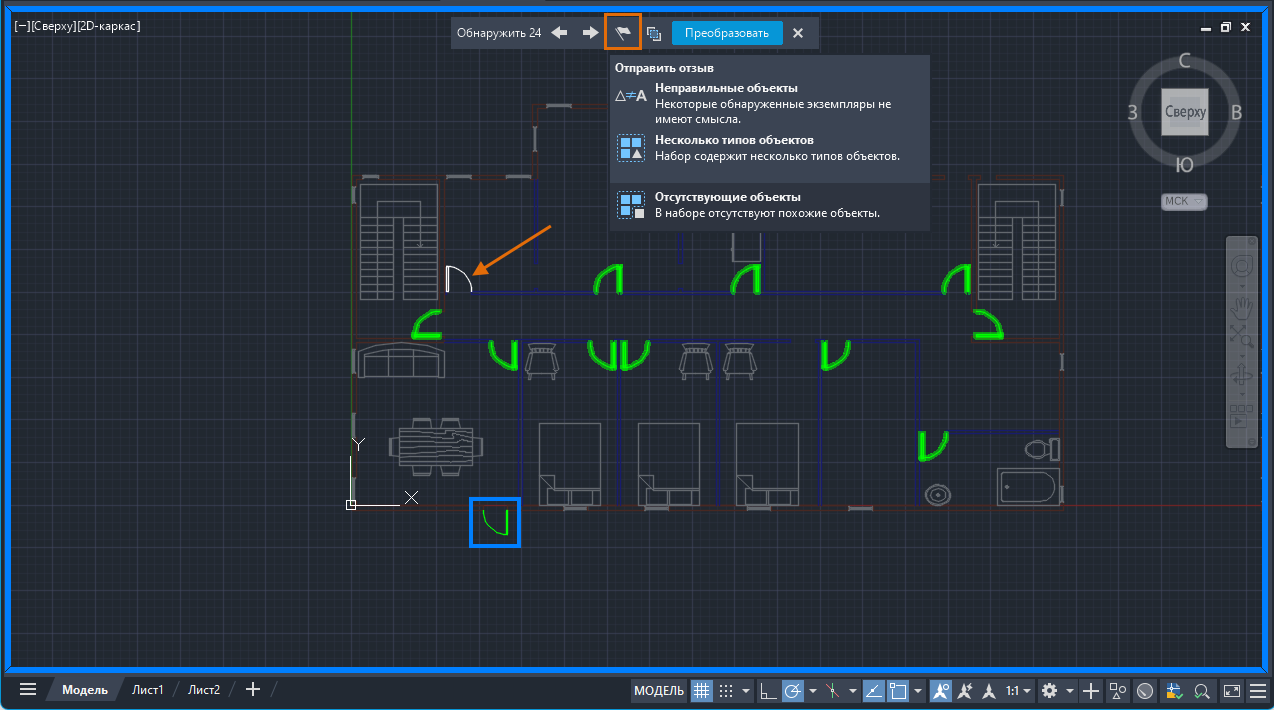

При проверке результатов обнаружения можно столкнуться с неправильными наборами или экземплярами. В следующем примере аналогичный объект не обнаружен и не включен в набор. Сообщить об этой ошибке можно с помощью панели инструментов «Обнаружение». Сообщая об ошибках, вы способствуете повышению общей производительности и точности функции.
Основные рекомендации
Функция «Обнаружение и преобразование» доступна в предварительной версии. Это означает, что продолжается разработка ее функций и возможностей. Важные моменты, которые следует иметь в виду.
- Функция «Обнаружение и преобразование» предназначена для работы с чертежами на виде в плане. В настоящее время наиболее эффективно обнаруживаются архитектурные объекты, такие как двери, ванны и унитазы, хотя не все из них можно точно обнаружить в этом выпуске.
- Чтобы повысить точность обнаружения, пока алгоритм совершенствуется, перед запуском обнаружения рекомендуется установить для чертежа реальные единицы измерения.
В режиме проверки временно заблокированы следующие команды:
- БПРЕОБРАЗОВАТЬ
- -БПРЕОБРАЗОВАТЬ
- БЛОКРЕД
- -БЛОКРЕД
- БПОИСК
- -БПОИСК
- СРАВНИТЬ
- -СРАВНИТЬ
- ПОДСЧЕТ
- ПОДСЧЕТСПИСОК
- ПОМИМПОРТ
- -ПОМИМПОРТ
- ССЫЛРЕД
- -ССЫЛРЕД
- ТРАССИРОВКА
- ВЕРСИЯСРАВНИТЬ
- ССВСТАВИТЬ
- ССПОДРЕЗАТЬ
- ССЫЛКАСРАВНИТЬ
Анализ чертежей и быстрое выявление объектов, которые можно преобразовать в блоки, позволяет сэкономить время, повысить производительность и сократить количество ошибок в процессе преобразования блоков. Разработка функции продолжается, поэтому обратная связь и информация обо всех ошибках помогут нам повысить ее производительность и точность.
