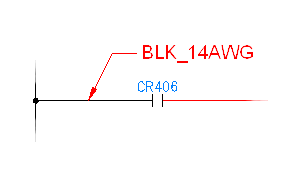

При выборе провода, для которого требуется создать метку, Инструментарий AutoCAD Electrical считывает имя слоя, на котором находится провод, извлекает соответствующую текстовую метку и вставляет ее в чертеж в виде метки/выноски. Метка цвета/сечения провода, созданная в результате этих операций, автоматически обновляется при изменении слоя проводов, в котором расположен провод с меткой.
При настройке (после нажатия "Установка") задается текстовая строка цвета/сечения, используемая по умолчанию, а также размер текста, стрелки, разрыва и тип стрелки для меток/выносок проводов. В диалоговом окне "Создать/редактировать тип провода" добавляются новые имена слоев проводов.
Файл соответствия представляет собой текстовый файл ASCII с расширением ".wdw". Если невозможно найти файл .wdw для конкретного проекта, используется ссылка на файл соответствия по умолчанию — default.wdw. Файл соответствия содержит список имен слоев проводов, в котором после каждого имени слоя проводов указан текст метки цвета/сечения проводов, назначаемой этому слою.
Предусмотрена возможность удобного задания и редактирования этих меток. Выберите инструмент работы с метками цвета/сечения проводов, затем выберите "Установка" для отображения диалогового окна настройки. В верхнем списке диалогового окна содержатся все допустимые имена слоев на текущем чертеже вместе с соответствующими метками, обнаруженными в файле .wdw (если он существует). Выделите имя слоя и введите текст метки, которую требуется соединить с этим слоем. Для задания разрыва строки в тексте метки следует ввести символ "|". Например, если ввести текст "RED_14_THHN:RED|AWG#14", на метках проводов в слое "RED_14_THHN" будут отображаться две строки: "RED" и "AWG#14". Введенные записи сохраняются в файле ".wdw" и в дальнейшем используются в качестве источника информации при вставке меток цвета/сечения.
Автоматическое создание выносок для проводов
Инструментарий AutoCAD Electrical размещает номера проводов на выносках, если обнаруживается, что текст номера провода внедряется в какой-либо объект (проверка соприкосновения самой выноски с другими объектами не выполняется). Сначала в Инструментарий AutoCAD Electrical выполняется 15 пробных перемещений на небольшое расстояние вверх. Если это не приводит к требуемому результату, выполняется 15 пробных перемещений в направлении вниз. Если это также не приводит к требуемому результату, выполняются пробные повороты приблизительно на 60 градусов. Если ни одна из указанных проверок не заканчивается успешно, номер провода размещается в исходном местоположении. Весь процесс занимает доли секунды.
Проверка выносок запускается при вставке номеров проводов, а также при повторной центровке номеров проводов в связи с применением смежной операции "БЫСТРОЕ ПЕРЕМЕЩЕНИЕ". Если в результате применения к компоненту операции быстрого перемещения образовалось достаточно свободного места и надобность в выноске отпала, то Инструментарий AutoCAD Electrical автоматически удаляет выноску и размещает номера провода непосредственно над линией соединения.
