Помимо одинаковых блоков, эта функция теперь находит варианты текста, что еще больше упрощает выполнение повторяющихся задач в AutoCAD.
Теперь включает варианты текста
Команда БПОИСК, ранее известная как БПРЕОБРАЗОВАТЬ, находит все экземпляры одной и той же геометрии в чертеже для эффективного преобразования блоков.

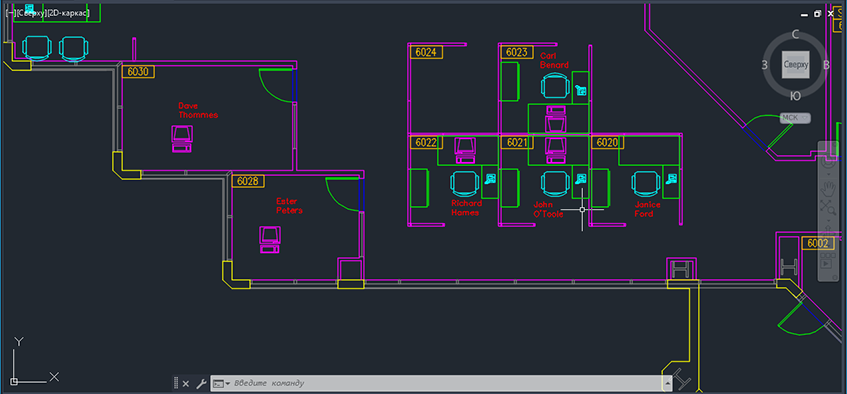

В этой версии команда «Выполнить поиск и преобразовать» также находит варианты текста для преобразования в атрибуты блока. Данная новая возможность полезна для классификации повторяющихся, но вариативных типов текста, таких как номера гостиничных комнат или имена помещений.

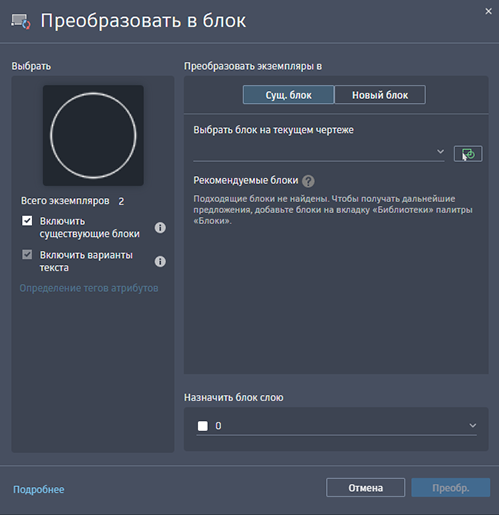

После выбора операции преобразования соответствующих экземпляров в блок появится миниатюра предварительного просмотра. Теперь можно сразу увидеть выбранный объект и вариант текста.

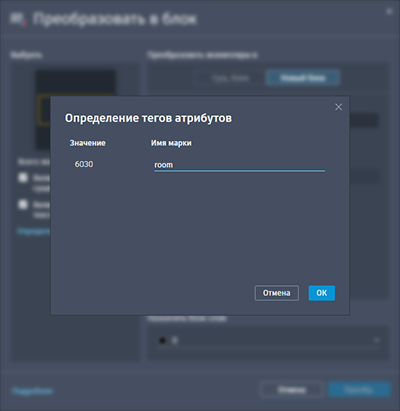

Помимо преобразования совпадающих экземпляров в блок, можно указать теги атрибутов для вариантов текста, нажав кнопку «Определение тегов атрибутов».
Упрощенный доступ и использование
Теперь можно запускать поиск и преобразование с помощью ленты.

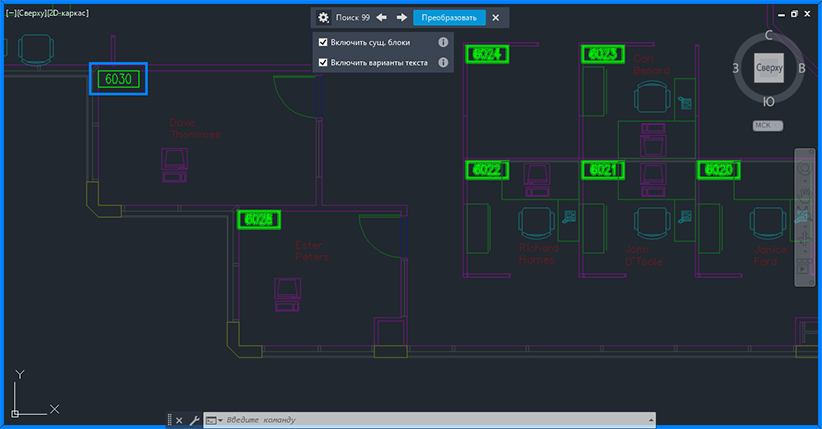

После запуска команды БПОИСК в новом режиме просмотра результатов поиска выделяются все совпадающие экземпляры.
На панели инструментов «Просмотр результатов поиска» можно выполнять следующие операции:
- просмотр общего количества совпадающих экземпляров;
- переход к предыдущему или следующему экземпляру чертежа;
- настройка фильтров для включения существующих блоков и/или вариантов текста;
- преобразование в блок.
Новые команды
БПОИСК заменяет БПРЕОБРАЗОВАТЬ. Отображение диалогового окна «Преобразование», в котором выбранные объекты и идентичные экземпляры можно сделать блоками.
-БПОИСК заменяет команду -БПРЕОБРАЗОВАТЬ. При вводе в командной строке выполняется преобразование выбранных объектов и идентичных экземпляров в блоки.
Новые системные переменные
TEXTTOATTRIBUTE: если выбраны текстовые объекты, команда БПОИСК определяет, будет ли выполняться поиск вариантов текста для преобразования в атрибуты блоков.
BSEARCHINCLUDEEXISTINGBLOCKS заменяет BCONVERTINCLUDEEXISTINGBLOCKS. Управление тем, будет ли команда БПОИСК выбирать существующие экземпляры блоков по умолчанию. Пользователи могут вносить изменения в выборку во время проверки.
Исключенные команды
БПРЕОБРАЗОВАТЬ — больше не требуется. Эта функция включена в команду БПОИСК.
-БПРЕОБРАЗОВАТЬ — больше не требуется. Эта функция включена в команду -БПОИСК.
Исключенные системные переменные
BCONVERTINCLUDEEXISTINGBLOCKS — больше не требуется. Эта функция включена в системную переменную BSEARCHINCLUDEEXISTINGBLOCKS.
