Умные блоки: обнаружение и преобразование

В этом выпуске улучшена функция обнаружения и добавлена возможность изменять или редактировать основной экземпляр.

Улучшенные возможности обнаружения

В команде БОБНАРУЖИТЬ, которая раньше называлась ОБНАРУЖИТЬ, используется Autodesk AI для идентификации и группирования похожих объектов на чертеже с целью простого преобразования блоков.

Функция «Обнаружить и преобразовать» является предварительной версией. Это означает, что возможности и функциональность обнаружения были улучшены с момента последнего выпуска и будут продолжать улучшаться.

Прим.: В AutoCAD 2026 Update 1.1 команда БОБНАРУЖИТЬ удалена из предварительной версии.

Функция «Обнаружить и преобразовать» лучше всего работает в отношении архитектурных объектов, таких как:

• одностворчатые двери;
• двухстворчатые двери;
• туалеты;
• ванны;
• писсуары;
• типовые обозначения освещения.

В настоящее время функция «Обнаружить и преобразовать» поддерживает следующие единицы измерения:

• миллиметр;
• сантиметр;
• дециметр;
• дюйм;
• футы;
• ярд;
• метр.

Упрощенный доступ и использование

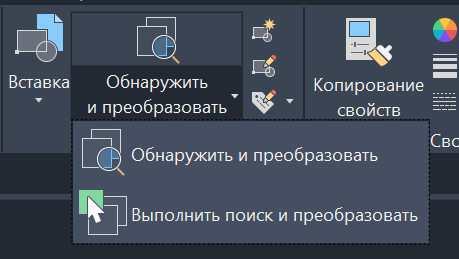

Теперь с помощью ленты можно легко запускать функцию «Обнаружить и преобразовать».

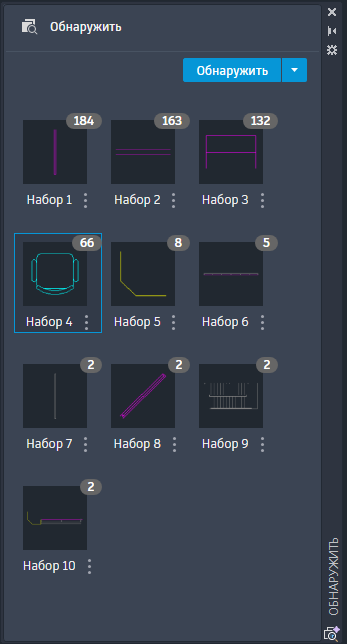

После запуска команды БОБНАРУЖИТЬ все найденные наборы отобразятся на палитре «Обнаружение» в новом виде миниатюр.

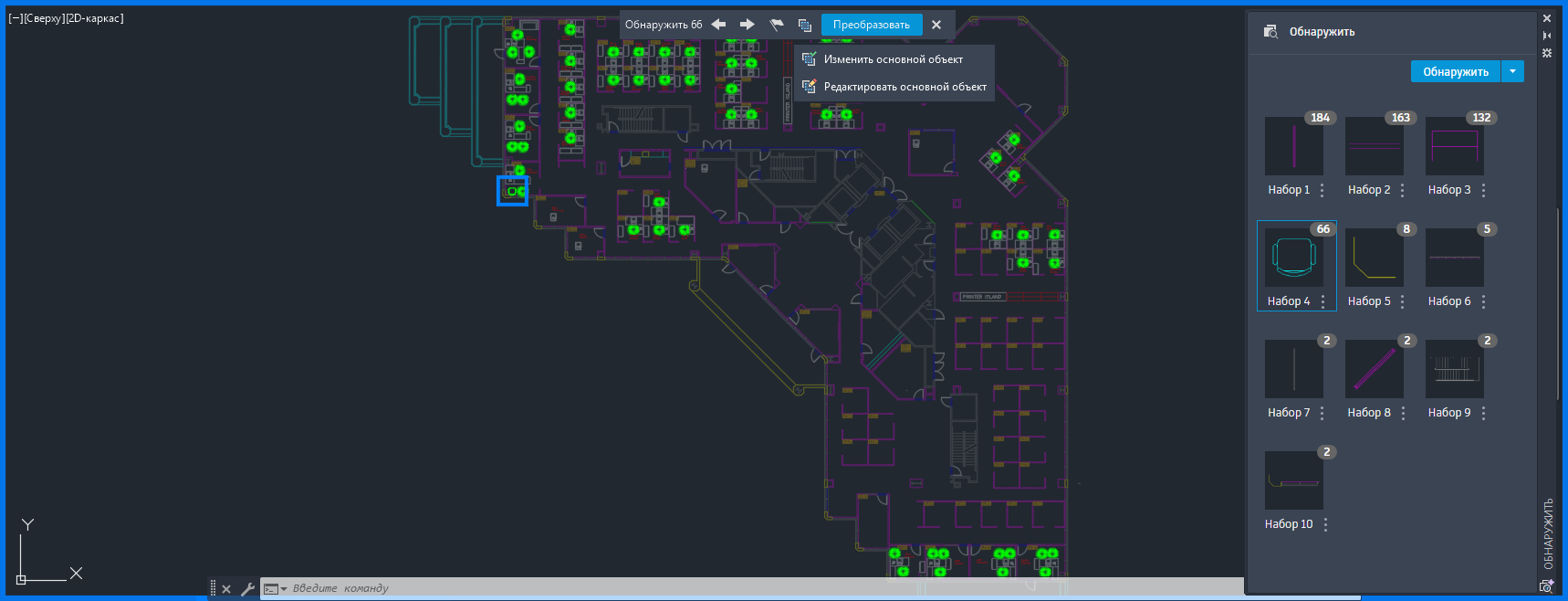

Если нажать на набор, в новом режиме просмотра результатов обнаружения будут выделены все найденные экземпляры.

На панели инструментов просмотра результатов можно выполнять следующие действия:

• просмотр общего количества найденных экземпляров;
• переход к предыдущему или следующему экземпляру чертежа;
• изменение или редактирование основного экземпляра;
• преобразование в блок.

Возможность изменения или редактирования основного экземпляра

Начиная с этого выпуска, функция «Обнаружить и преобразовать» позволяет редактировать или изменять основной экземпляр. Теперь, чтобы выбрать другой основной экземпляр, нажмите кнопку «Изменить основной объект» на панели инструментов просмотра результатов.

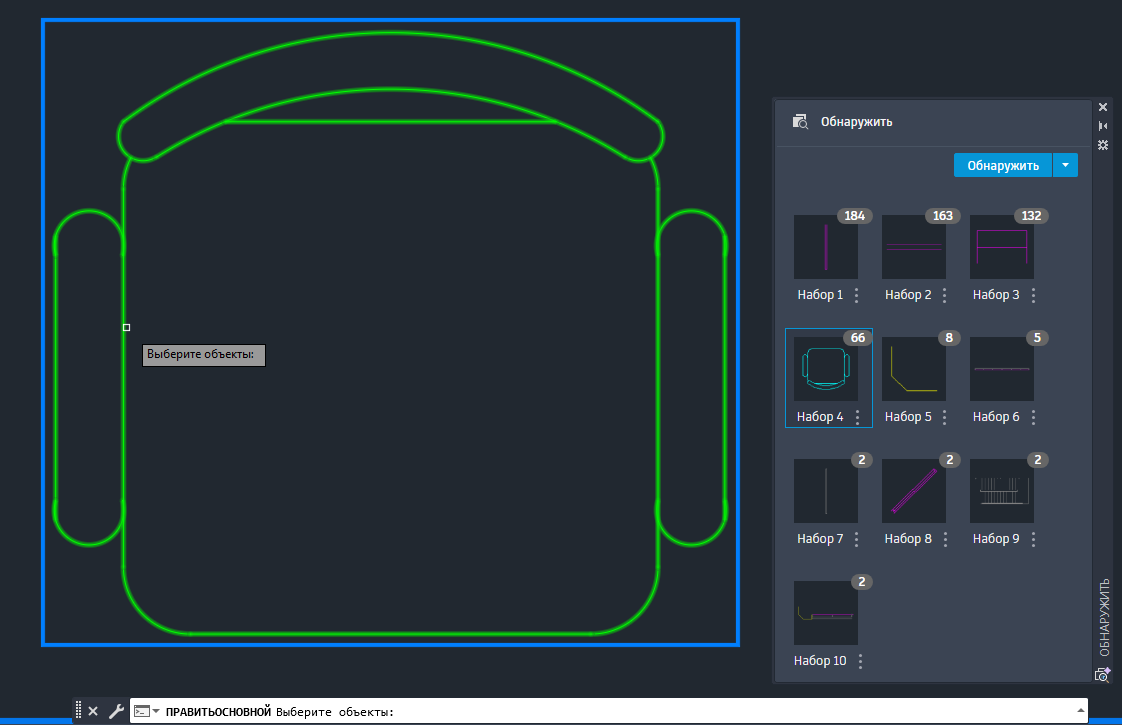

Кроме того, можно добавлять или удалять объекты из выбранного основного экземпляра для получения более точных результатов поиска. Функция «Редактировать основной объект» доступна как на панели инструментов проверки результатов, так и на палитре.

Основные рекомендации

В режиме проверки временно заблокированы следующие команды:

• БПРЕОБРАЗОВАТЬ
• -БПРЕОБРАЗОВАТЬ
• БЛОКРЕД
• -БЛОКРЕД
• БПОИСК
• -БПОИСК
• СРАВНИТЬ
• -СРАВНИТЬ
• ПОДСЧЕТ
• ПОДСЧЕТСПИСОК
• ПОМИМПОРТ
• -ПОМИМПОРТ
• ССЫЛРЕД
• -ССЫЛРЕД
• ТРАССИРОВКА
• ВЕРСИЯСРАВНИТЬ
• ССВСТАВИТЬ
• ССПОДРЕЗАТЬ
• ССЫЛКАСРАВНИТЬ

Новые команды

БОБНАРУЖИТЬ заменяет команду ОБНАРУЖИТЬ. Отображение палитры «Обнаружение» для запуска обнаружения объектов, которые можно преобразовать, и управления ими.

Исключенные команды

ОБНАРУЖИТЬ — больше не требуется. Эта функция включена в команду БОБНАРУЖИТЬ.
