Чтобы задать вираж для элемента конструкции, используйте вкладку "Входные и выходные параметры" для задания типов параметров "Ось вращения виража"и "Вираж". После установки флажка ApplyAOR на панели «Свойства» для звеньев, к которым требуется применить вираж, эффект виража будет отображен на панели предварительного просмотра в режиме дорожного полотна. Вкладка Вираж используется для задания способа отображения откосов виража в панели предварительного просмотра.
Установка флажка ApplyAOR определяет, как элемент конструкции отображается в Subassembly Composer и как элемент конструкции работает при использовании в Autodesk Civil 3D.
Здесь также можно скорректировать значения параметров виража, которые были заданы на вкладке «Входные/выходные параметры» после импорта элемента конструкции в Autodesk Civil 3D. После добавления верной полосы движения, применимой к параметру виража коридора, эффект виража отобразится в виде сечения коридора.
Примеры
Примеры задания виража можно просмотреть в следующих образцах файла PKT:
Superelevation_Example_1.pkt

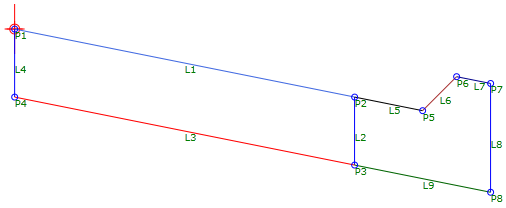

В этом примере показаны полоса движения, бордюр и водосборный лоток.
- Параметр ApplyAOR задан для L1, L3, L5, L7 и L9.
- Параметры виража заданы на вкладке "Входные/выходные параметры".
- Значения, отображаемые в панели предварительного просмотра, заданы на вкладке "Вираж".
Superelevation_Example_2.pkt

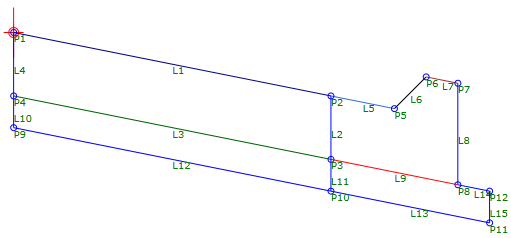

В этом примере показаны полоса движения, бордюр, водосборный лоток и база.
- Параметр ApplyAOR задан для L1, L3, L12, L5, L7, L9, L13, L14.
- Параметры виража заданы на вкладке "Входные/выходные параметры".
- Значения, отображаемые в панели предварительного просмотра, заданы на вкладке "Вираж".
