Диалоговое окно "Редактировать параметры объекта - поверхность"

Это диалоговое окно служит для просмотра и изменения настроек, относящихся к поверхностям.

В этом разделе приводится описание параметров всех диалоговых окон, связанных с редактированием поверхностей (на уровне чертежа, объекта и команды).

Общие сведения о чертеже, объекте, параметрах команды и их взаимодействии см. в разделе Параметры Autodesk Civil 3D.

Сведения о параметрах среды на уровне чертежа см. в разделе Вкладка «Параметры среды» (диалоговое окно «Параметры чертежа»).

Прим.: При создании поверхности коридора используются параметры команды CreateSurface.

Стили по умолчанию

Эти настройки служат для определения стилей по умолчанию, назначаемых поверхностям и связанным с поверхностями меткам.

Стиль поверхности по умолчанию

Определяет стиль поверхности по умолчанию. Щелкните в столбце «Значение» и нажмите , чтобы выбрать стиль в диалоговом окне «Стиль поверхности по умолчанию».

Стиль маркера

Стиль маркера по умолчанию. Щелкните в столбце «Значение» и нажмите , чтобы выбрать стиль в диалоговом окне «Стиль маркеров».

Стиль меток отметок в точке поверхности

Определяет стандартный стиль метки отметки в точке. Щелкните в столбце «Значение» и нажмите , чтобы выбрать стиль в диалоговом окне «Стиль меток отметок в точке поверхности».

Стиль меток откоса поверхности

Определяет стиль метки откоса по умолчанию. Щелкните в столбце «Значение» и нажмите , чтобы выбрать стиль в диалоговом окне «Стиль меток откоса поверхности».

Материал для визуализации

Используемый по умолчанию материал для визуализации. Щелкните в столбце «Значение» и нажмите , чтобы выбрать материал для визуализации в диалоговом окне «Материал для визуализации».

Формат имени по умолчанию

Эта настройка используется для определения формата имени по умолчанию для новых поверхностей. Щелкните в столбце «Значение и нажмите , чтобы внести изменения в диалоговом окне Шаблон имен.

Параметры меток горизонталей по умолчанию

Эти настройки служат для задания используемых по умолчанию параметров, назначаемых меткам поверхностей.

Отображение линии меток горизонтали

Определение режима отображения линий меток горизонталей.

Стиль основных меток горизонталей поверхностей

Определяет используемый по умолчанию стиль меток основной горизонтали поверхности. Щелкните в столбце «Значение» и нажмите , чтобы выбрать стиль в диалоговом окне «Стиль основных меток горизонталей поверхностей».

Дополнительный стиль меток горизонтали поверхности

Определяет используемый по умолчанию стиль меток вспомогательной горизонтали поверхности. Щелкните в столбце «Значение» и нажмите , чтобы выбрать стиль в диалоговом окне «Дополнительный стиль меток горизонтали поверхности».

Пользовательский стиль меток горизонтали поверхности

Определяет используемый по умолчанию стиль меток заданной пользователем горизонтали поверхности. Щелкните в столбце «Значение» и нажмите , чтобы выбрать стиль в диалоговом окне «Пользовательский стиль меток горизонтали поверхности».

Значения по умолчанию для поверхности

Перестройка по умолчанию — Автоматически

Задание значения «Автоматически» в качестве используемой по умолчанию настройки для команды «Перестроить поверхность».

Сниженный уровень детализации по умолчанию

Задание уровня детализации поверхности по умолчанию для новых поверхностей, создаваемых в чертеже. Если выбрано значение «Да», то по умолчанию используется параметр «Сниженный».

Автоматически включать видимость компонентов при редактировании поверхности

Если выбрано значение «Да», при использовании команд редактирования поверхностей активируется соответствующий экранный компонент стиля. Например, при перестановке ребер треугольников поверхности в стиле поверхности автоматически отображаются треугольники.

Добавить метки горизонтали

Прим.: Эта группа свойств отображается при обращении к параметрам команды AddContourLabelingGroup.

Эта настройка служат для задания используемых по умолчанию параметров, назначаемых меткам поверхностей.

Интервал по горизонтали

Используемое по умолчанию расстояние между метками вдоль горизонтали. Введите значение или нажмите , чтобы выбрать расстояние графическим способом в области рисования.

Параметры импорта

Прим.: Эта группа свойств отображается при обращении к параметрам команд AddSurfaceFromDemFile и CreateSurfaceGridFromDemFile.

Эти настройки позволяют задать используемые по умолчанию значения параметров при создании поверхностей.

Применять пользовательскую неопределенную отметку

Признак использования пользовательской неопределенной отметки при импорте поверхности из файла DEM.

Отметка не определена

Используемая по умолчанию пользовательская нулевая отметка при импорте поверхности из файла DEM.

Создание поверхности

Прим.: Эта группа свойств в разных формах отображается при обращении к параметрам команд CreateSurface, CreateCropSurface и CreateSurfaceReference.
Тип поверхности по умолчанию

Определяет тип поверхности, применяемый по умолчанию при создании поверхности. Для получения дополнительной информации см. раздел Создание поверхностей.

Шаблон имени поверхности
Определяет имя шаблона, который используется при создании новых поверхностей. Подробную информацию см. в описании диалогового окна Шаблон имен.
Сохранить связанные поверхности в чертеже
Этот параметр указывает, требуется ли сохранить геометрию связанной поверхности в чертеже. Если сохранять геометрию связанной поверхности в чертеже, то чертеж, содержащий эту связь, увеличит свой размер, но при этом будет быстрее открываться при условии отсутствия изменений в исходной поверхности. Дополнительную информацию см. в разделе Работа со ссылками на поверхность.
Прим.: Чтобы включить параметр «Опорный элемент поверхности», задайте для него значение «Да» в диалоговом окне «Создание ссылки для поверхности».
Опорный элемент поверхности по умолчанию
Указание того, выводится ли запрос на добавление опорных границ частичной поверхности при создании ссылки. Если включить это свойство, то параметр Опорный элемент поверхности будет выбран по умолчанию в диалоговом окне Создание ссылки для поверхности.

Дополнительные сведения об опорных границах частичной поверхности см. в разделе Создание опорных границ поверхности и работа с ними.

Коэффициент выемки
Определяет коэффициент выемки для вычисления объемов. Поскольку объем материала, как правило, увеличивается после удаления, для коэффициента выемки обычно устанавливается значение больше 1,0, соответствующее степени рыхлости или увеличения объема материала. Например, коэффициент выемки, равный 1,2, означает, что каждый кубометр извлеченного материала потребует 1,2 кубометра объема при транспортировке.
Коэффициент насыпи
Определяет коэффициент насыпи для вычисления объемов. Поскольку материал при засыпке, как правило, уплотняется, для коэффициента засыпки обычно устанавливается значение более 1,0, соответствующее степени уплотнения или уменьшения объема материала, используемого в качестве засыпки. Например, коэффициент засыпки 1,2 означает, что на каждый кубометр материала, необходимого для засыпки площадки, потребуется транспортировать 1,2 кубометра этого материала. Например, для материала, который при использовании в качестве засыпки уплотняется до 93% от своего первоначального объема, следует задать коэффициент засыпки равным 1,075 (результат деления 1,0 на 0,93), чтобы учесть дополнительно добавляемый объем материала.
Интервал по оси X сетчатой поверхности

Определяет значение по умолчанию для интервала по оси X сетчатой поверхности.

Интервал по оси Y сетчатой поверхности

Определяет значение по умолчанию для интервала по оси Y сетчатой поверхности.

Ориентация сетчатой поверхности

Определяет ориентацию по умолчанию для сетки. Введите значение, либо нажмите кнопку мыши на для выбора ориентации в области рисования графическим способом.

Чертеж для новой поверхности
Задание параметра по умолчанию для целевого чертежа при создании обрезанных поверхностей.

Создание поверхности для вычисления объема

Прим.: Эта группа свойств отображается при обращении к параметрам команды VolumesDashboard.

Эти настройки позволяют задать значения параметров по умолчанию, используемые при создании поверхностей для вычисления объема в области "Пульт управления объемами".

Тип по умолчанию поверхности для вычисления объема

Определяет тип поверхности по умолчанию, используемый при создании поверхности для вычисления объема. Для получения дополнительной информации см. раздел Создание поверхностей.

Шаблон имени поверхности для вычисления объема
Определяет имя шаблона, который используется при создании новых поверхностей для вычисления объема. Подробную информацию см. в описании диалогового окна Шаблон имен.
Коэффициент выемки
Определяет коэффициент выемки для вычисления объемов. Поскольку объем материала, как правило, увеличивается после удаления, для коэффициента выемки обычно устанавливается значение больше 1,0, соответствующее степени рыхлости или увеличения объема материала. Например, коэффициент выемки, равный 1,2, означает, что каждый кубометр извлеченного материала потребует 1,2 кубометра объема при транспортировке.
Коэффициент насыпи
Определяет коэффициент насыпи для вычисления объемов. Поскольку материал при засыпке, как правило, уплотняется, для коэффициента засыпки обычно устанавливается значение более 1,0, соответствующее степени уплотнения или уменьшения объема материала, используемого в качестве засыпки. Например, коэффициент засыпки 1,2 означает, что на каждый кубометр материала, необходимого для засыпки площадки, потребуется транспортировать 1,2 кубометра этого материала. Например, для материала, который при использовании в качестве засыпки уплотняется до 93% от своего первоначального объема, следует задать коэффициент засыпки равным 1,075 (результат деления 1,0 на 0,93), чтобы учесть дополнительно добавляемый объем материала.
Интервал по оси X сетчатой поверхности

Определяет значение по умолчанию для интервала по оси X сетчатой поверхности.

Интервал по оси Y сетчатой поверхности

Определяет значение по умолчанию для интервала по оси Y сетчатой поверхности.

Ориентация сетчатой поверхности

Определяет ориентацию по умолчанию для сетки. Введите значение, либо нажмите кнопку мыши на для выбора ориентации в области рисования графическим способом.

Параметры построения

Прим.: Эта группа свойств в разных формах отображается при обращении к параметрам команд CreateSurface, CreateSurfaceGridFromDemFile и VolumesDashboard.

Эти настройки позволяют задать параметры построения, назначаемые при создании поверхностей.

Прим.: Данные настройки используются при создании поверхности, но не при импорте поверхности из LandXML, DEM или TIN.
Копировать удаленные зависимые объекты

Признак копирования объекта чертежа в элемент определения поверхности при удалении данного объекта.

Исключить отметки с значениями ниже

Признак исключения отметок, меньших некоторого значения, при построении поверхности.

Отметка <

Задание исключаемых значений отметки, если для свойства «Исключить отметки с значениями ниже» выбран вариант «Да». Введите значение или нажмите , чтобы выбрать отметку в области рисования.

Исключить отметки с значениями выше

Признак исключения отметок, больших некоторого значения, при построении поверхности.

Отметка >

Задание исключаемых значений отметки, если для свойства «Исключить отметки с значениями выше» выбран вариант «Да». Введите значение или нажмите , чтобы выбрать отметку в области рисования.

Использовать максимальный угол

Определение того, учитываются ли треугольники на внешней границе поверхности TIN при превышении значения «Максимальный угол между смежными линиями TIN» (только для параметров команд CreateSurface и VolumesDashboard). Если для параметра «Использовать максимальный угол» задано значение «Да», то треугольники на внешней границе поверхности TIN учитываются при оценке. Треугольник удаляется из TIN, если угол, обращенный к кромке границы, превышает максимально допустимое значение.

На следующих изображениях представлены примеры работы параметра «Использовать максимальный угол».

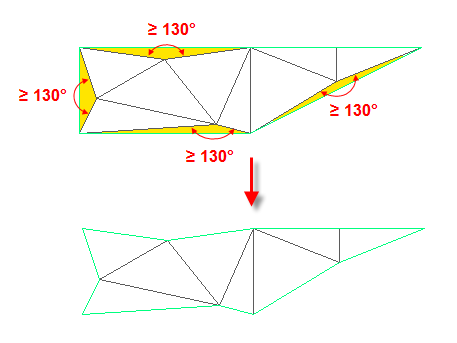

  • Если для параметра «Максимальный угол между смежными линиями TIN» установлено значение 130 градусов, то подсвеченные треугольники на следующем изображении будут удалены.

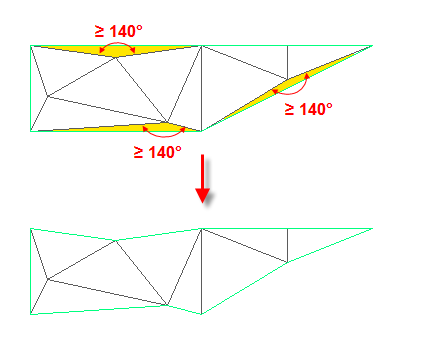

  • Если для параметра «Максимальный угол между смежными линиями TIN» установлено значение 140 градусов, то подсвеченные треугольники на следующем изображении будут удалены.

Этот процесс выполняется итеративно, поэтому при удалении треугольника, открывающем одну или две новых кромки границ, новые треугольники тестируются и удаляются в соответствии с тем же критерием. В ходе этой операции проверяются треугольники, граничащие с наружными контурами. Треугольники на внутренних контурах этой операцией не затрагиваются.

Максимальный угол между смежными линиями TIN
Задание максимального угла для параметра «Использовать максимальный угол» (только для параметров команд CreateSurface и VolumesDashboard). Треугольник удаляется из TIN, если угол, обращенный к кромке границы, превышает максимально допустимое значение.
Прим.: Если для параметров «Использовать максимальную длину стороны треугольников» и «Использовать максимальный угол» установлено значение «Да», то операции с максимальным углом будут завершаться раньше операций с максимальной длиной.
Использовать максимальную длину стороны треугольников

Определение того, удаляются ли треугольники поверхности, длина которых превышает заданную свойством «Максимальная длина треугольника», с границ поверхности (только для параметров команд CreateSurface и VolumesDashboard).

Максимальная длина треугольника

Задание длины треугольника, которую следует использовать, если для свойства «Использовать максимальную длину треугольника» указано значение «Да». Введите значение или нажмите , чтобы выбрать длину в области рисования (только для параметров команд CreateSurface и VolumesDashboard).

Преобразовывать эскизы в структурные линии

Определение того, преобразуются ли структурные линии в стандартные структурные линии при построении поверхности (только для параметров команд CreateSurface и VolumesDashboard).

Разрешить пересечение структурных линий

Определение возможности пересечения структурных линий (только для параметров команд CreateSurface и VolumesDashboard).

Используемая отметка

Определение отметки, используемой для пересекающихся структурных линий (только для параметров команд CreateSurface и VolumesDashboard).

  • Использовать первую отметку структурной линии в точке пересечения: для задания отметки в точке пересечения используется первая отметка структурной линии.
  • Использовать последнюю отметку структурной линии в точке пересечения: для задания отметки в точке пересечения используется последняя отметка структурной линии.
  • Использовать среднюю отметку структурной линии в точке пересечения: для задания отметки в точке пересечения используется среднее значение между первой и последней отметками структурной линии.

Дополнительные сведения об этих параметрах см. в описании свойств построения в разделе Вкладка «Описание» (диалоговое окно «Свойства поверхности»).

Создание ограниченного объема

Прим.: Эта группа свойств отображается при обращении к параметрам команды VolumesDashboard.
Значение высоты сегмента по умолчанию
Определяет значение высоты сегмента для структурных линий контура; этот параметр применяется при формировании мозаичной структуры дуг полилинии, на основе которых создается контур.

Параметры динамического выделения

Прим.: Эта группа свойств отображается при обращении к параметрам команды VolumesDashboard.
Цвет границы поверхности
Определяет цвет, используемый для выделения поверхностей для вычисления объемов на чертеже при их выборе с помощью пульта управления объемами.
Вес линии границы поверхности
Определяет вес линии, используемой для выделения поверхностей для вычисления объемов на чертеже при их выборе с помощью пульта управления объемами.
Цвет полигона границы
Определяет цвет, используемый для выделения ограниченных областей на чертеже при их выборе с помощью пульта управления объемами.
Вес линии полигона границы
Определяет вес линии, используемой для выделения ограниченных областей на чертеже при их выборе с помощью пульта управления объемами.

Траектория стока

Прим.: Эта группа свойств отображается при обращении к параметрам команды CreateSurfaceWaterdrop.

Эти настройки служат для задания параметров траектории стока по умолчанию для поверхностей.

Слой траектории

Определяет слой, в котором по умолчанию вычерчивается сток воды. Щелкните в столбце «Значение» и нажмите , чтобы выбрать тип траектории в диалоговом окне «Слой траектории».

Тип объекта пути

Определяет тип объекта AutoCAD, используемый по умолчанию для стока воды. Допустимые значения: «2D-полилиния» и «3D-полилиния».

Маркер стока

Прим.: Эта группа свойств отображается при обращении к параметрам команды CreateSurfaceWaterdrop.

Эти настройки служат для задания используемых по умолчанию параметров маркера в точке стока воды для поверхностей.

Поместить маркер в начальной точке

Указывает на то, требуется ли вычерчивать маркер в начальной точке стока воды.

Стиль маркеров начальных точек

Определяет стиль маркера начальной точки по умолчанию. Щелкните в столбце «Значение» и нажмите , чтобы выбрать стиль в диалоговом окне «Стиль маркеров начальных точек».

Упростить поверхность

Прим.: Эта группа свойств отображается при обращении к параметрам команды SimplifySurface.

Эти настройки служат для задания параметров по умолчанию при упрощении поверхностей.

Способ упрощения

Способ, используемый по умолчанию процедурой упрощения поверхностей:

  • Стягивание ребер: стягивание сторон треугольников в точки.
  • Удаление точек: выбор и удаление точек поверхности.
Параметры области

Способ, используемый по умолчанию процедурой упрощения поверхностей:

  • Использовать существующую границу поверхности. В качестве границы области упрощения поверхности назначается существующая граница поверхности.
  • Укажите рамку/полигон. Назначается область упрощения поверхности внутри построенного прямоугольника.
  • Выбрать объекты. Задается один из следующих объектов: 2D- или 3D-полилинии, участки, окружности, характерные линии или фигуры съемки.
Использовать значение доли удаляемых точек в процентах

Признак упрощения изображения за счет удаления части точек поверхности.

Доля удаляемых точек (в процентах)

Задается процент удаляемых точек поверхности.

Использовать максимальное изменение отметки

Признак необходимости задания максимального изменения отметки.

Максимальное изменение отметки

Задается максимально допустимая разница между отметкой исходной поверхности и отметкой упрощенной поверхности.

Дополнительные сведения об упрощении поверхностей см. в разделе Мастер упрощения поверхности.

Параметры экспорта

Прим.: Эта группа свойств отображается при обращении к параметрам команды SurfaceExportToDem.

Эти настройки служат для задания используемых по умолчанию параметров, назначаемых при экспорте поверхностей в файл DEM.

Применять пользовательскую неопределенную отметку

Признак использования пользовательской неопределенной отметки при экспорте в файл DEM.

Отметка не определена

Используемая по умолчанию пользовательская неопределенная отметка при экспорте в файл DEM.

Шаг сетки

Шаг между линиями сетки при экспорте в файл DEM.

Добавить параметры данных

Прим.: Эта группа свойств отображается при обращении к параметрам команды AddSurfaceContours, AddSurfaceBoundaries и AddSurfaceBreaklines.

Эти настройки служат для задания используемых по умолчанию параметров, назначаемых при добавлении к поверхности горизонталей, границ и структурных линий.

Расстояние прореживания по умолчанию

Используемое по умолчанию расстояние прореживания.

Угол прореживания по умолчанию

Используемый по умолчанию угол прореживания.

Расстояние добавления по умолчанию

Используемое по умолчанию расстояние добавления.

Значение высоты сегмента по умолчанию

Используемое по умолчанию значение высоты сегмента.

Тип границы по умолчанию

Используемый по умолчанию тип границы.

Параметр неразрушающих элементов по умолчанию

Используемый по умолчанию вариант для типа структурных линий (разрушающих или неразрушающих).
