Включение свойств в операции экспорта Revit

Узнайте, как включить свойства Inventor в экспортируемые данные Revit в качестве общих параметров.

Новые возможности версии 2026

Производителям продуктов, используемых в архитектурно-строительной отрасли, может потребоваться включить различные свойства в экспортируемые модели RVT, которые применяются в спецификациях Revit. Используйте команду «Включить свойства», чтобы получить доступ к свойствам, которые можно экспортировать в файл RVT, и выбрать нужные. Выбранные свойства сохраняются в файле Inventor.

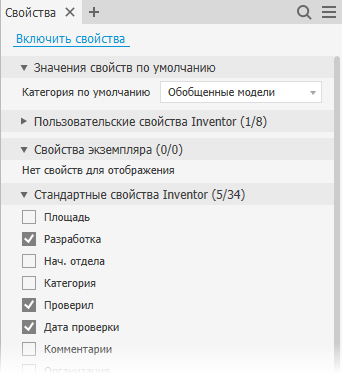

В рамках команды Включить свойства доступны четыре группы, из которых можно выбрать любое количество свойств.

Пользовательские свойства Inventor, экспортируемые как параметры типа Revit.
Стандартные свойства Inventor, экспортируемые как параметры типа Revit.
Свойства экземпляра, экспортируемые как параметры экземпляра Revit.
Свойства Factory, экспортируемые как параметры экземпляра Revit.

Для каждой группы свойства собираются из всех деталей и сборок в активном файле и представляются в алфавитном порядке. Выберите свойства, которые требуется включить в экспорт.

Примечание. Чтобы изменить или добавить свойства Inventor, перейдите в среду моделирования, затем щелкните компонент правой кнопкой мыши и выберите свойства Inventor в нижней части списка.

В метках групп свойств отображается количество свойств, выбранных для экспорта, и общее количество свойств, доступных для экспорта. Например, «Пользовательские свойства Inventor (3/18)» означает, что выбрано три свойства из доступных 18 пользовательских свойств Inventor.

Для отдельных свойств отображается количество экземпляров, в которых используется свойство.

Можно указать категорию (Revit) по умолчанию, которая будет применяться ко всем компонентам, у которых свойству Inventor для категорий Revit назначено <Нет>.

Общие параметры Revit

Чтобы добавить значение и использовать свойства Inventor в Revit, необходимо предварительно выполнить определенные действия. Например, в архитектурных проектах спецификации используются для определения таких объектов, как стены, двери, окна и т. д. При проектировании механических систем для использования в архитектуре могут потребоваться основные свойства, которые включаются в спецификации и отображаются в них. В Revit есть функция Общие параметры, которая позволяет отображать свойства в спецификации при использовании в шаблонах Revit. Свойства связанного файла, такие как экспорт Inventor RVT, заполняются в качестве общих параметров.

Архитектурное бюро (если работает с Revit) может предоставить шаблон Revit с общими параметрами, которые используются в спецификациях проекта. В Inventor можно создать свойства с именами, соответствующими именам в шаблоне Revit, и использовать команду Включить свойства для экспорта этих свойств.

Рабочий процесс преобразования свойств Inventor в общие параметры Revit

Все свойства Inventor экспортируются как общие параметры Revit в файл RVT, созданный с помощью команды Упрощение и экспорт. Спецификации можно создавать на основе всех свойств в одном и том же файле RVT, экспортированном с помощью Inventor.

Примечание. Если спецификации необходимы только в экспортированном файле RVT, соответствующие имена не требуются.

Чтобы создать спецификацию экспортированных в Inventor параметров в другом файле RVT, связанном с экспортированным в Inventor файлом RVT, выполните указанные ниже действия.

Используйте Revit для настройки общих параметров в шаблоне Revit. Лучше всего запросить шаблон архитектора.
В Inventor задайте имена свойств в компонентах, соответствующие именам общих параметров.
Используйте функцию Включить свойства, чтобы выбрать свойства для экспорта.
При использовании команды Упрощение и экспорт выберите шаблон Revit из шага 1, и значения свойств должны перенестись в спецификацию используемого главного Revit проекта.
После связывания экспортированного файла RVT с другим файлом Revit в формате RVT (например, содержащим здание) в связанном файле Revit RVT можно получить доступ к общим свойствам в файле RVT, экспортированным программой Inventor.
