Работа с архитектурными и строительными проектами

Узнайте, как импортировать модели Revit, использовать их в качестве ссылок или преобразовывать для использования с изделиями, а также о том, как подготовить модели Inventor к экспорту в формат Revit RVT или RFA.

Новые возможности версий 2021, 2026

Поскольку мы создаем решения, используемые в архитектурно-строительной отрасли, нам крайне важно сотрудничать с проектировщиками зданий. Программа Inventor обеспечивает обмен данными с Revit, благодаря чему проекты изделий отражают архитектурно-строительную среду и позволяют работать над проектами в контексте модели Revit, гарантируя, что ваш дизайн отражает среду строительства, в которой он будет использоваться.

Преимущества взаимодействия Inventor с Revit:

• простота в использовании;
• обеспечение ассоциативности с исходными данными;
• поддержка преобразования данных в модели, совместимые с используемой программой;
• возможность включать связанные файлы.

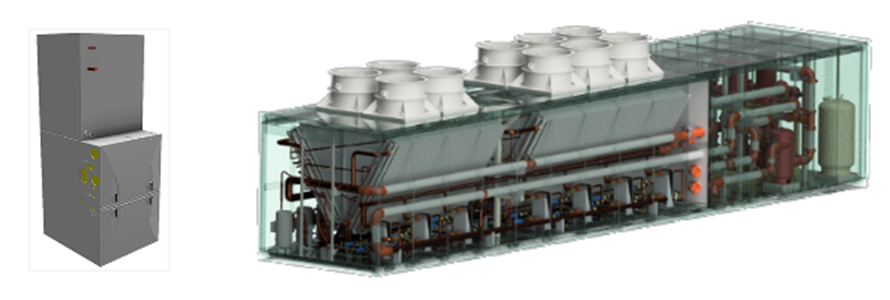

Пользователи программного обеспечения BIM, такого как Autodesk Revit, предпочитают упрощенные модели для приобретенных компонентов. Производители компонентов, использующие Autodesk Inventor для создания детализированных моделей, могут создавать упрощенные представления изделий для совместной работы в Revit и другом архитектурном программном обеспечении.

В обычном рабочем процессе для доступа к архитектурно-строительным данным можно использовать проекты Autodesk Construction Cloud, внутренние общие диски или электронные средства обмена данными. Среда компонентов BIM в Inventor позволяет быстрее создавать усовершенствованные модели для использования в Revit.

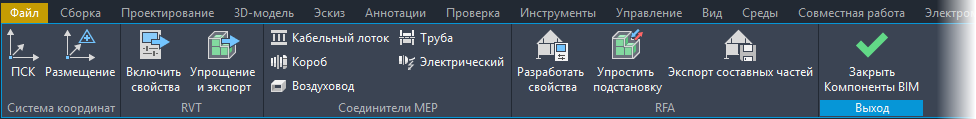

На ленте выберите Среды Компоненты BIM, чтобы войти в среду.

Наведите указатель на каждый значок, чтобы узнать больше о команде. Когда появится подсказка, нажмите клавишу F1, чтобы получить доступ к обучающим материалам по команде.

В сборке Inventor

1. Создайте полностью детализированную, настраиваемую модель изделия в Inventor.

2. На ленте выберите «Среды» > «Компоненты BIM», чтобы войти в среду.

3. Настройте ориентацию модели для использования в Revit с помощью инструментов на панели «Система координат».

   • ПСК — создание пользовательской системы координат специально для проекта.
   • Размещение — определение ориентации модели и точки вставки, которые используются в Revit.

4. Для вывода в формат RVT используйте инструменты на панели RVT.

   • Используйте функцию Включить свойства для выбора общих свойств Inventor и добавления метаданных BIM в Revit. Выберите свойства, которые требуется включить в файл RVT.

     • После экспорта все компоненты имеют свойство Inventor Категория Revit (вкладка «Проект» окна «Свойства Inventor»), для которого по умолчанию задано значение <Нет>. В разделе Включить свойства можно выбрать категорию (Revit) по умолчанию; она будет применяться ко всем компонентам, у которых для свойства Inventor Категория Revit задано значение <Нет>.

   • Используйте команду «Упрощение и экспорт» для вывода в формат RVT.

5. Для вывода в формат RFA используйте соединители MEP и инструменты на панели RFA для подготовки модели.

   • Используйте соединители MEP для добавления необходимых соединителей BIM в модель.

     Подробную информацию можно найти в разделах:

     • Соединительный элемент кабельного лотка
     • Соединительный элемент водопровода
     • Соединительный элемент трубопровода
     • Электрическое соединение
     • Соединительный элемент трубы

   • Используйте параметр «Разработать свойства» для выполнения следующих операций:

     • Добавить метаданные BIM для продукта. Inventor позволяет выполнить следующие действия:

       • Получить доступ к списку категорий Revit с возможностями поиска, благодаря чему можно указать продукт с учетом особенностей Revit.

       • Получить доступ к свойствам модели, которую можно экспортировать.

         • Рекомендуется создать свойство Inventor с именем в формате «ИмяТипаСемействаRevit». Это значение будет использоваться как имя типа семейства в Revit. Значение этого свойства может быть статической строкой или назначаться программно с использованием правила iLogic, чтобы оно стало уникальным для предлагаемых значений параметров.

       • Задать ориентацию модели и точку вставки.

       • Нажмите кнопку «ОК» или «Применить», если требуется внести дополнительные изменения.

   • Используйте команду «Упростить подстановку», чтобы создать модель для подстановки, содержащую только те компоненты, которые должны быть видимы в экспортированной модели BIM.

     Следует скрыть следующие компоненты.

     • Компоненты, не видимые пользователям, то есть пользователям Revit, архитекторам и т. д.
     • Объекты интеллектуальной собственности.
     • Не следует уделять большое внимание визуальному представлению, например небольшим деталям вроде крепежных элементов и других деталей, для которых не обязательно указывать размер, назначение и т. д.
     • При необходимости оставшиеся компоненты можно упростить путем удаления элементов и внутренних пустот.

   • Для создания файла RFA используйте команду «Экспорт составных частей». Кроме того, можно создать файлы IFC и ADSK для компонента.
