Сшивание поверхностей (исправление и конструирование)

Чтобы выявить зазоры и незамкнутые ребра и сшить поверхности в сшивку или тело, можно использовать команду "Сшить". В среде исправления ребра могут иметь различный размер или не смыкаться друг с другом. В среде конструирования ребра сшиваемых поверхностей должны смыкаться и иметь одинаковый размер.

Элемент-сшивка не помещается в обозреватель.

Сшивание поверхностей

На ленте выберите "Сшить".
- Среда исправления: вкладка «Исправление» панель «Изменить» «Сшить» - Среда конструирования: вкладка «Конструкция» панель «Поверхность» «Сшить»
С помощью инструмента выбора "стрелка" в диалоговом окне "Сшивание" выберите поверхности:
- Среда исправления: чтобы выбрать сразу все тело, выберите "Тело". Чтобы выбрать отдельные поверхности в графическом окне, выберите "Грань". Затем щелкните кнопкой мыши в графическом окне.
- Среда конструирования: чтобы выбрать сразу все поверхности, щелкните правой кнопкой мыши и выберите "Выбрать все". Чтобы выбрать одну или несколько отдельных поверхностей, щелкните их в графическом окне.
При необходимости выполните одно из следующих действий:
- Среда исправления: разверните диалоговое окно "Сшивание" и включите или отключите анализ касательных ребер.
- Среда конструирования: перейдите на вкладку "Анализ" диалогового окна "Сшивание", чтобы включить или отключить анализ касательных ребер и перейти к ребрам перед тем, как выполнить сшивание.
Примечание. Включение анализа касательных ребер приведет к снижению производительности системы.
Задайте значение допуска между свободными ребрами. В среде исправления задайте значение "Заполнять зазоры меньшие, чем". В среде конструирования выберите вкладку "Сшивание" и задайте максимальное значение допуска.
В среде исправления выберите "Обрабатывать как поверхность", чтобы обрабатывать замкнутое пространство как поверхность. Если параметр не выбран, то полученный в результате выполнения операции сшивки замкнутый объем становится твердым телом. (Недоступно в среде конструирования.)
Выберите "Найти оставшиеся зазоры и свободные ребра" (среда исправления) или "Применить" (среда конструирования).

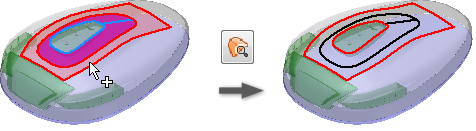

Свободные ребра выделяются красным цветом. Успешно сшитые ребра становятся черными. В диалоговом окне "Сшивание" отобразится список оставшихся свободных ребер и максимальное значение зазора между ними. Для пар свободных ребер с частичным превышением значения максимального допуска минимальный зазор отображается красным цветом (это значит, что значение зазора находится в пределах допуска, но не зафиксировано). Для свободных ребер без пар значение зазора не отображается.
- Чтобы найти зазор или свободное ребро, щелкните правой кнопкой мыши в списке и выберите "Найти в окне".
- Для копирования значения в поле "Допуск", щелкните зазор в списке правой кнопкой мыши и выберите "Задать как допуск".
Чтобы объединить поверхности в сшивку или тело, нажмите "ОК" (среда исправления) или "Готово" (среда конструирования).
Чтобы сшить поверхности, сшивание которых не удалось выполнить в первый раз, выполните команду и скорректируйте значение допуска в поле "Заполнять зазоры меньшие, чем" (среда исправления) или "Максимальный допуск" (среда конструирования).

Укажите оставшуюся пару ребер для сшивания и наименьшее значение максимального отступа. Значение максимального отступа является максимальным отступом, который используется командой "Сшить поверхности" для создания ребра в пределах допусков. Используйте наименьшее значение максимального отступа для ввода значения максимального допуска. Например, для успешного сшивания значению максимального отступа 0,00362 должно соответствовать введенное значение 0,004.

Перенос поверхности (среда исправления)

Можно сшить набор объектов в новый составной объект или перенести и поверхности и сшить их с выбранным телом.

Выберите на ленте вкладку «Исправление» панель «Изменить» «Перенос поверхности». Откроется диалоговое окно "Перенос поверхности".
Задать метод выбора поверхностей:
- Чтобы выбрать одну или несколько отдельных поверхностей в графическом окне, выберите "Грань".
- Чтобы выбрать сразу все тело, выберите "Тело".
Выберите один из перечисленных ниже вариантов.
- Для сшивания грани или тела с выбранным телом выберите "Тело".
- Для сшивания набора объектов в новую группу выберите "Создать новую композицию".
Выполните остальные действия, описанные ранее для процедуры сшивания, чтобы заполнить зазоры, обработать замкнутое пространство как поверхность и найти оставшиеся зазоры и свободные ребра (при необходимости).

Добавление поверхности (среда исправления)

Можно присоединить поверхность к существующей сшивке.

В обозревателе щелкните сшивку правой кнопкой мыши. Откроется диалоговое окно "Сшивание: добавление".
Укажите метод выбора поверхностей для добавления к активной сшивке.
- Чтобы выбрать одну или несколько отдельных поверхностей в графическом окне, выберите "Грань".
- Чтобы выбрать сразу все тело, выберите "Тело".
Задайте допуск "Заполнить зазоры меньше".
При необходимости, отметьте ячейку "Сохранить как поверхность".
Щелкните "Найти оставшиеся зазоры и свободные кромки" для предварительного просмотра перед сшиванием. Свободные ребра выделяются красным цветом. Успешно сшитые ребра становятся черными. Отображается список максимальных зазоров и свободных ребер.
- Для поиска местоположения зазора щелкните его в списке правой кнопкой мыши и выберите "Найти в окне".
- Для копирования значения в поле "Допуск", щелкните зазор в списке правой кнопкой мыши зазор и выберите "Задать как допуск".
Нажмите кнопку "ОК" для объединения поверхностей в сшивку или тело. Цвет всех кромок меняется на исходный.
Для сшивания поверхностей, которые не удалось сшить в первый раз, запустите команду и задайте значение в поле "Заполнить зазоры меньше". Укажите оставшуюся пару ребер для сшивания и наименьшее значение максимального отступа. Значение максимального отступа является максимальным отступом, который используется командой "Сшить поверхности" для создания ребра в пределах допусков. Используйте наименьшее значение максимального зазора для ввода значения максимального допуска. Например, значению максимального отступа 0,00362 должно соответствовать значение 0,004, введенное в списке максимального допуска, для успешного сшивания.

Расшивка поверхностей

При выполнении расшивки поверхностей в среде исправления элемент не размещается в обозревателе. В среде конструирования выбранные поверхности удаляются из тела и помещаются в соответствии с типом данных в папки браузера.

На ленте выберите "Расшивка".
В графическом окне выберите грани.
- Чтобы преобразовать грани в поверхности и сохранить составной элемент, выполнить расшивку группы.
- Чтобы создать новый составной элемент, расшейте сшивку или твердое тело.
Нажмите кнопку "Применить".
По завершении расшивки нажмите кнопку "Готово".

Если в среде конструирования выбрана отдельная грань или часть твердого тела или сшивки, все выбранные грани объединяются в новую сшивку, если они являются смежными. Если они не являются смежными, то создаются отдельные поверхности.
