Создание табличных параметрических элементов

Преобразование параметрических элементов или деталей в табличные, изменение параметрических элементов, а также просмотр каталога параметрических элементов.

Это можно сделать одним из следующих двух способов.

• Сохраните элемент или набор элементов как параметрический элемент и используйте команду "Создание параметрических элементов" для создания таблицы.
• Создайте табличную параметрическую деталь и сохраните ее как табличный параметрический элемент. Используйте этот метод для использования всей параметрической детали в качестве параметрического элемента.

Использование команды "Создание параметрических элементов"

1. Выберите на ленте вкладку «Управление» панель «Разработка» «Извлечь параметрический элемент».

2. Определите параметры, необходимые для табличного параметрического элемента, затем сохраните параметрический элемент в каталоге.

3. Сохраните и закройте файл исходной детали.

4. Откройте файл параметрического элемента (IDE) и на ленте выберите вкладку "Параметрический элемент" — панель "Параметрический элемент" — "Табличный ряд параметрических элементов".

5. На вкладке "Свойства" выберите свойства и используйте стрелку вправо, чтобы добавить их на правую панель. Щелкните мышью в полях "Имя" и "Запрос", чтобы настроить имена элементов и задать инструкции по их размещению. Свойства будут добавлены в виде столбцов в таблицу "Параметрический элемент". Исключение: на вкладках "Параметры" и "Геометрия" нельзя добавлять или удалять переменные, определенные в списке параметрических элементов.

6. На вкладке "Резьба" щелкните характеристики резьбы в левой части окна и нажмите стрелку, чтобы добавить их на правую панель. На вкладке "Спецификации элемента резьбы" обратите внимание на определенный текст и формат, используемый в электронной таблице. Используйте именно этот текст и формат для добавления обозначения семейства, размера, шага и направления в ячейках переменных резьбы.

7. На вкладке "Прочие" щелкните поле "Имя", чтобы ввести пользовательский параметр и запрос для его ввода.

8. В таблице параметрических элементов (внизу слева) щелкните ячейку правой кнопкой мыши, чтобы ввести значения, вставить и удалить строку, а также задать другие свойства для создания уникальных вариантов параметрического элемента.

9. Нажмите кнопку "OK", чтобы преобразовать параметрический элемент в табличный.

   При вставке табличного параметрического элемента в модель выберите версию в диалоговом окне "Вставка параметрического элемента".

   Примечание. После редактирования и сохранения таблицы можно отменить изменения. В меню "Редактировать" выберите "Отменить обновление".

   В обозревателе обозначение таблицы означает табличный параметрический элемент. При удалении таблицы параметрический элемент преобразуется в обычный. Текущая версия представляет только его размер. Его можно изменить с помощью команды "Редактировать параметрический элемент".

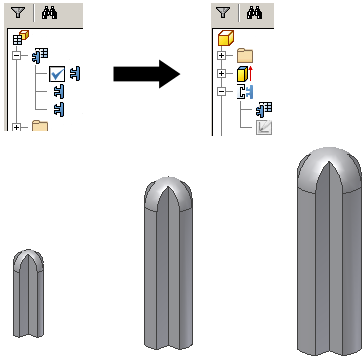

Преобразование параметрической детали в табличный параметрический элемент

1. В параметрической детали используйте команду "Извлечь параметрический элемент", чтобы извлечь таблицу и включенные в нее элементы для последующего использования.

2. Для того чтобы извлечь все конструктивные элементы детали, выберите базовый элемент. При выборе базового элемента автоматически выбираются и все геометрически зависимые от него элементы. Их можно удалить в диалоговом окне "Извлечение параметрического элемента". Изменения в диалоговом окне "Извлечение параметрического элемента" не требуются.

3. Нажмите "Сохранить", чтобы сохранить файл параметрического элемента.

   Примечание. Между исходной параметрической деталью и параметрическими элементами, сохраненными в файле детали, нет связи.
